מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מודולים אלקטרוניים.

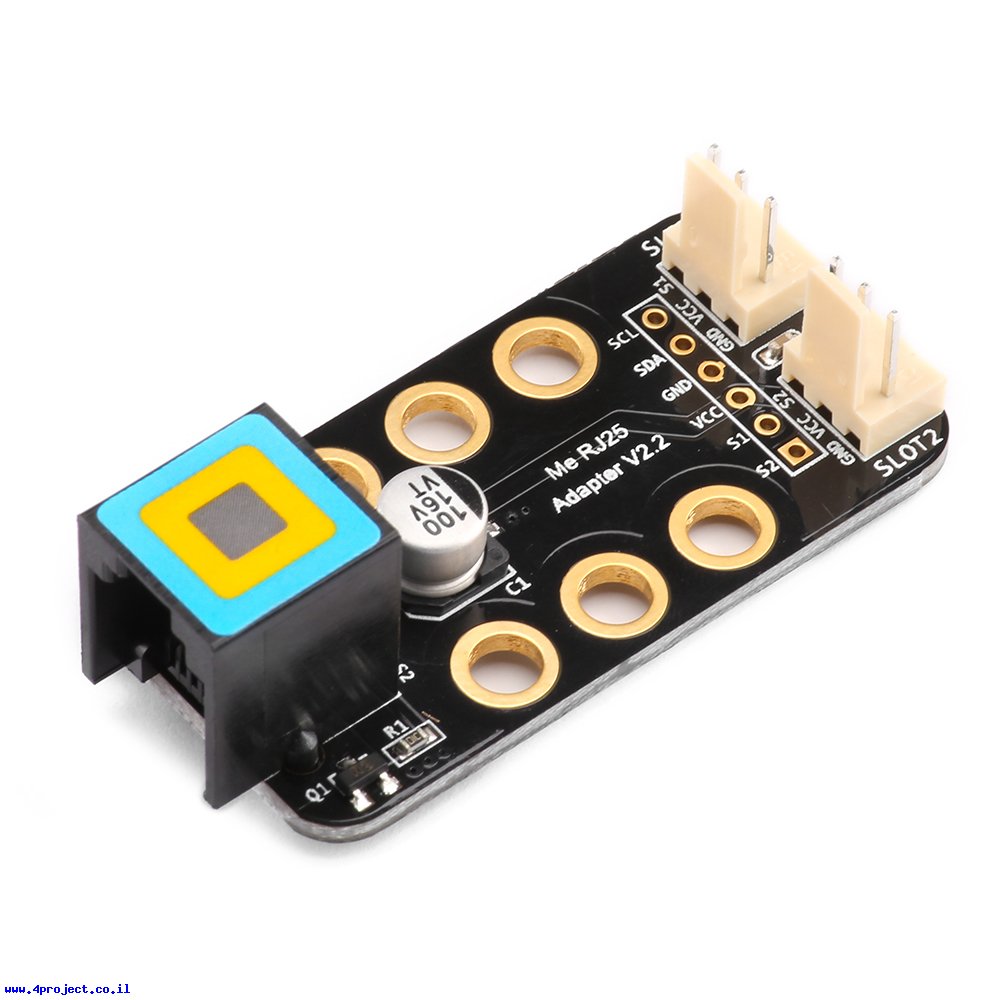

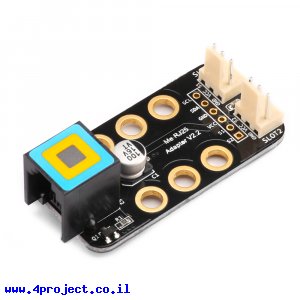

זוהי גרסה V2.1 של מודול מתאם חיבור לכבל RJ-25 של Makeblock.
מודול זה נועד לאפשר לכם לחבר רכיבים שונים שלא כוללים מחבר RJ-25 ל-כרטיס פיתוח Arduino Me-BaseBoard או מגן Arduino Me Base Shield.
המודול כולל שני מחברי Molex בעל 3 פינים המאפשרים גישה לשני קווי הנתונים העוברים בכבל RJ-25 (עם מתח ואדמה בכל מחבר) כאשר הוא מחובר לכרטיסי פיתוח של Makeblock.
בגרסה זו של המודול אפשר להתחבר לקווי I2C של חיבור ה-RJ-25 ע"י הלחמת שורת פינים (לא כלולה) לחורים הנמצאים מאחורי המחברים.
אם אתם משתמשים בספריה של Makeblock, תוכלו לגשת בצורה ישירה לקווי הנתונים העוברים בכבל RJ-25 בעזרת מחלקה MePort הכוללת פונקציות לכתיבה וקריאה של קווים דיגיטליים ואנלוגיים.
תוכלו להשתמש בקוד לדוגמה המראה איך להשתמש במודול מפסק הגבלת תנועה:
- קוד: בחר הכל
/*************************************************************************
* File Name : TestRJ11Adapter.ino
* Author : Steve
* Updated : Xiaoyu
* Version : V1.0.0
* Date : 12/13/2013
* Description : Test for Makeblock Electronic modules of Me -
RJ11 Adapter. The module can ONLY be connected
to the PORT_3, PORT_4, PORT_5, PORT_6, PORT_7 and
PORT_8 of Me - Base Shield.
* License : CC-BY-SA 3.0
* Copyright (C) 2013 Maker Works Technology Co., Ltd. All right reserved.
* http://www.makeblock.cc/
**************************************************************************/
#include <Makeblock.h>
#include <Arduino.h>
#include <SoftwareSerial.h>
#include <Wire.h>
MePort output(PORT_4); //The module can ONLY be connected to the PORT_3, PORT_4, PORT_5, PORT_6, PORT_7 and PORT_8 of Me - Base Shield.
void setup()
{
Serial.begin(9600);
}
void loop()
{
output.Dwrite1(HIGH);
delay(1000);
output.Dwrite1(LOW);
delay(1000);
}
מרחק בין החורים במעגל הוא 16 מ"מ, מרחק מתאים להרכבה על פרופילים מאלומיניום של Makeblock. יש לדאוג לבידוד מתחת למודול כדי שהמגעים לא יתקצרו.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Me RJ25 Adapter
- יצרן: Makeblock
- חיבור: RJ-11/RJ-14/RJ-25
- מתח עבודה: 5V
- אורך: 48 מ"מ
- רוחב: 24 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: קופסה קטנה
