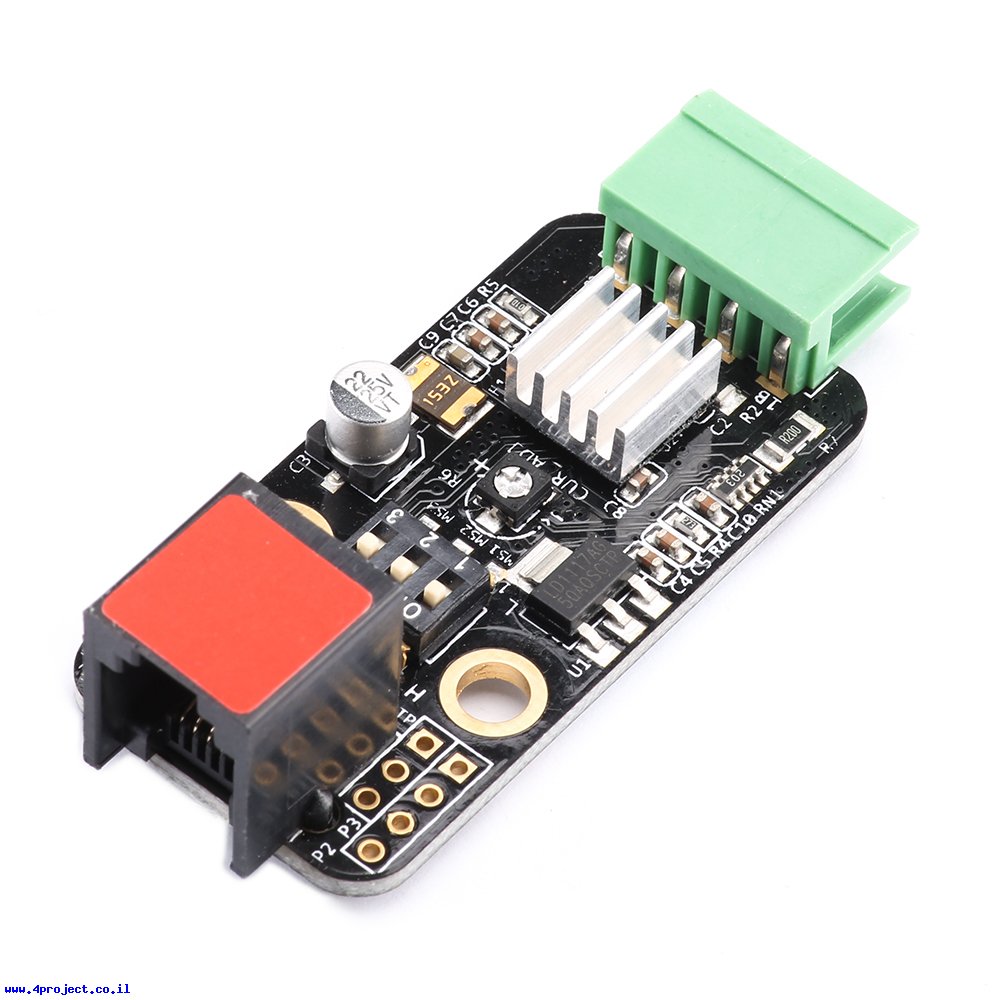

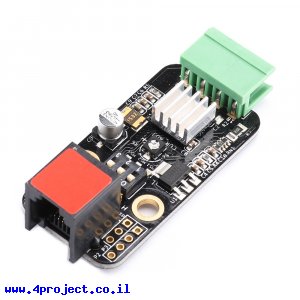

זהו מודול של Makeblock עם בקר מנוע צעד (Stepper motor driver).
מודול זה יאפשר לכם לשלוט במנוע צעד, מה שיאפשר לבנות פרוייקטים כמו מכומת CNC, מדפסת תלת מימד וכו'.
צבע המדבקה שעל המודול הוא אדום, כך שהוא יכול להיות מחובר לפורטים 1, 2 של כרטיס פיתוח Arduino Me-BaseBoard או פורטים 1, 2 של מגן Arduino Me Base Shield.
מודול זה מבוסס על רכיב A4988 המסוגל לספק זרם של עד 1.35A למנוע. את המתח הגבוה הדרוש להפעלת מנוע המודול מקבל מפורט האדום של כרטיס הפיתוח. הרכיב A4988 יכול לעבוד עם מתחים עד 25V, אבל כרטיס הפיתוח המספק את המודול דרך פורט האדום מוגבל ל-12V מקסימום.
על המודול ישנם מפסקים קטנים המשנים את מצב העבודה של רכיב ה-A4988. ראו הסברים במדריך למשתמש המקושר בהמשך העמוד.
תוכלו להשתמש בקוד לדוגמה המראה איך להשתמש במודול בקר מנוע צעד:
- קוד: בחר הכל
/*************************************************************************
* File Name : TestStepper.ino
* Author : xiaoyu
* Version : V1.0.0
* Date : 5/27/2014
*Parts required :Me Stepper Driver , Stepper motor
* Description : Getting stared with Me Stepper Driver V 1.0.
* License : CC-BY-SA 3.0
* Copyright (C) 2013 Maker Works Technology Co., Ltd. All right reserved.
* http://www.makeblock.cc/
**************************************************************************/
//Stepper Driver connection
//connect 1A and 1B to stepper coil 1 nornally black and green wire
//connect 2A and 2B to stepper coil 2 nornally red and blue wire
#include <Makeblock.h>
#include <SoftwareSerial.h>
#include <Wire.h>
int dirPin = mePort[PORT_1].s1;//the direction pin connect to Base Board PORT1 SLOT1
int stpPin = mePort[PORT_1].s2;//the Step pin connect to Base Board PORT1 SLOT2
void setup()
{
pinMode(dirPin, OUTPUT);
pinMode(stpPin, OUTPUT);
}
void step(boolean dir,int steps)
{
digitalWrite(dirPin,dir);
delay(50);
for(int i=0;i<steps;i++){
digitalWrite(stpPin, HIGH);
delayMicroseconds(800);
digitalWrite(stpPin, LOW);
delayMicroseconds(800);
}
}
void loop()
{
step(1,200);//run 200 step
delay(1000);
step(0,200);
delay(1000);
}
מרחק בין החורים במעגל הוא 16 מ"מ, מרחק מתאים להרכבה על פרופילים מאלומיניום של Makeblock. יש לדאוג לבידוד מתחת למודול כדי שהמגעים לא יתקצרו.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Me Stepper Motor Driver
- יצרן: Makeblock
- חיבור: RJ-11/RJ-14/RJ-25
- מתח עבודה: 12V
- זרם רציף מקסימלי: 1.3A
