הרכיב יכול להמיר קוד BCD לתוך זכרון 8x8 לכל ספרה, לשלוט על עוצמה של הלדים, לסרוק עד 8 תאים של 7Segment וכו'. וכל זה בעזרת רק 3 קווים שמתחברים למיקרובקר.
רק נגד חיצוני אחד נדרש כדי להגביל את אספקת הזרם לכל התאים. את הרכיב אפשר לחבר ישירות ללדים.
הרכיב מאפשר שרשור של מספר לא מוכבל של הרכיבים אחד אחרי השני, כך שאפשר לייצר תצוגה גדולה במיוחד.
שימו לב שרכיב זה מתאים לרכיבי 7Seg עם קתודה משותפת. אפשר לחבר אליו גם רכיבים עם אנודה משותפת, אבל לא תוכלו להשתמש במקודד ה-BCD של הרכיב.
מחלקות עם מוצרים דומים:
מאפיינים:

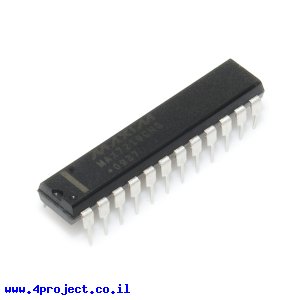

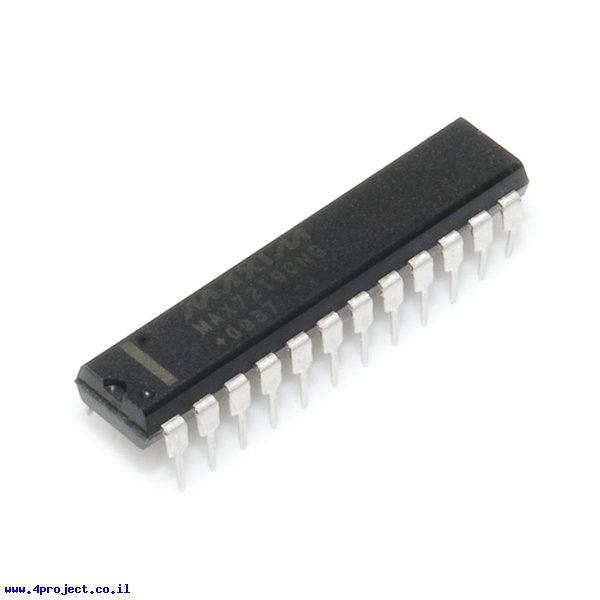

- דגם: MAX7219CNG
- אריזה: DIP 24 pin
- מתח עבודה: 4.5 - 5.5 V
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
