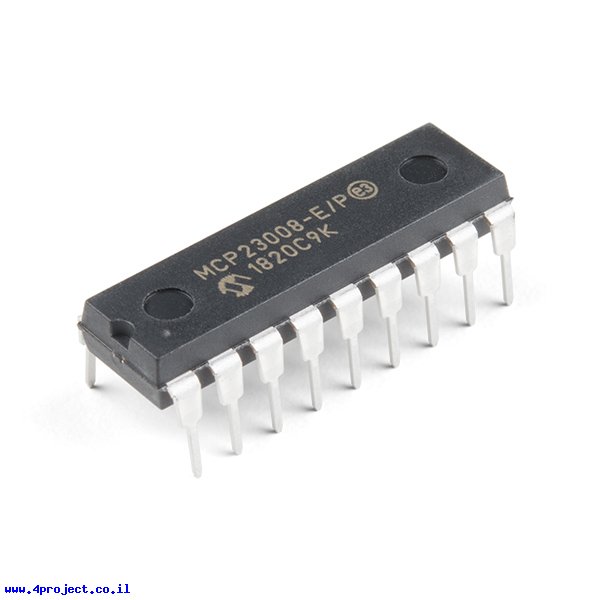

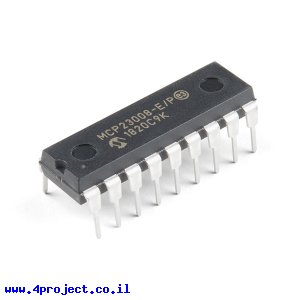

שבב מרבב MCP23008 - הרחבה של 8 קווי I/O דרך I2C

קווי ה-I/O של מיקרובקר שלכם לא מספיקים?
רכיב ה-MCP23008 יכול לספק לכם 8 קווים דיגיטליים נוספים ע"י חיבור לשני הקווים של ערוץ התקשורת I2C.
כל קו I/O אפשר להגדיר להיות כניסה דיגיטלית, יציאה דיגיטלית או כניסה עם נגד PullUp.
אפשר גם לקבל חיווי לפסיקה באחת הרגליים כשאחת הכניסות משתנה, כך שאין צורך לדגום את הכניסות של הרכיב כל הזמן.

הרכיב יכול לעבור במתחים בין 2.7V ל-5.5V, כך שיתאים לפרוייקטים הפועלים גם ב-3.3V וגם ב-5V.
כל כניסה/יציאה יכולה לספק/לצרוך זרם של עד 20mA, כך שאפשר להפעיל לד ישירות מהרכיב או לשלוט על רכיב אחר. אם אתם צריכים יותר זרם, טרנזיסטור MOSFET יכול לסגור לכם את הפינה.
הרכיב מגיע באריזת DIP, מה שאומר שתוכלו לעבוד איתו על מטריצה.

אפשר להגדיר את כתובת ה-I2C של הרכיב בעזרת קווי ADDR0-2, מה שאומר שאפשר לחבר עד 8 רכיבים על אותו הקו, מה שאומר שאפשר לקבל בקלות עד 64 קווי I/O נוספים!

מחלקות עם מוצרים דומים:

• מרבבים - Multiplexers

מאפיינים:

• דגם: MCP23008
• אריזה: DIP-18
• מספר כניסות: 8
• מספר יציאות: 8
• מתח עבודה: 2.7 - 5.5V

קישורים:

• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: קופסה קטנה
