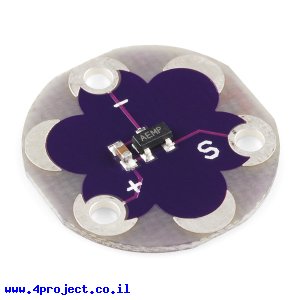

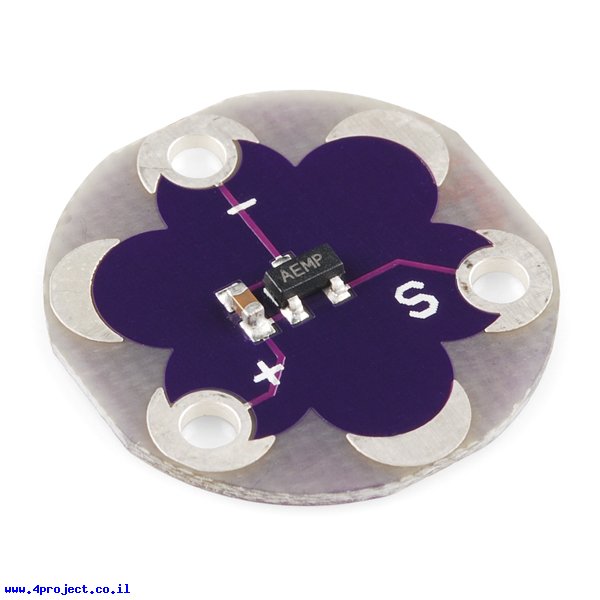

חיישן טמפרטורה ל-LilyPad

רכיב ה-MCP9700 הוא חיישן טמפרטורה קטן מסוג תרמיסטור (thermistor). חיישן זה יוציא 0.5V בטמפרטורה של 0 מעלות ו-0.75V בטמפרטורה של 25 מעלות, כל שינוי של מעלה אחת ישנה את היציאה ב-10mV. חברו את החיישן לכניסה האנלוגית של הבקר ותוכלו למדוד טמפרטורת הסביבה או לזהות מגע ע"י שינוי טמפרטורה.

החיישן מכוייל לדיוק של 4 מעלות בטווח טמפרטורות בין אפס ל-70+ מעלות.

LilyPad זה טכנולוגיה לאלקטרוניקה לבישה שפותחה ע"י Leah Buechley ומיוצרת בשיתוף פעולה עם SparkFun. לכל המעגלים ממשפחת LilyPad יש חיבורים גדולים בקצוות כדי לאפשר לתפור אותם לתוך הבגדים. יש מגוון של חיישנים, אמצעי קלט, פלט, סוללות ולוחות במשפחה זו. אפילו אפשר לשטוף אותם!

מחלקות עם מוצרים דומים:

• חיישנים - Sensors
• חיישני טמפרטורה - Temperature sensors

מאפיינים:

• דגם: MCP9700
• יצרן: Microchip
• טווח מדידה: -40 to +125
• רזולוציה: 10mV/degC
• דיוק: 4 degC
• מתח עבודה: 2.3 - 5.5 V
• זרם: 6 uA
• תקשורת: Analog
• קוטר: 20 מ"מ
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• מפרט טכני (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: מעטפה מרופדת
