מגן ה-MIDI מאפשר ל-Arduino להשתמש בפרוטוקול תקשורת MIDI כדי שתוכלו לשלוט על מכשירים מוזיקאליים. פרוטוקול MIDI דומה מאוד לפרוטוקול תקשורת טורית כך שאתם יכולים להשתמש בקווי ה-UART של ה-Arduino כדי לשלוח ולקבל הודעות ה-MIDI.
מגן ה-MIDI מספק חיבורי MIDI-IN ו-MIDI-OUT מוגנים בממסר אופטי. את המגן אפשר לחבר ישירות מעל כרטיס ה-Arduino וכך ליצר חיבור בין חיבור MIDI-IN לקו ה-Rx של ה-Arduino ו-MIDI-OUT לקו ה-Tx שלו. נגדים המשתנים מחוברים לקוים אנלוגיים 1 ו-2, אפשר להשתמש בהם לשליטה על ה-Volume, גובה של צליל או כל דבר אחר שתרצו. שלושת הכפתורים מחוברים לקוים D2-4. יש גם כפטור ה-Reset ולדים אדום וירוק לחיווי סטטוס. מפסק ה-RUN/PROG מאפשר לכם לתכנת את ה-Arduino דרך חיבור טורי מבלי לשלוף את המגן.
גרסה זו של המגן מוסיפה כמה אפשרויות לשינוי הגדרות, כמו הפיכת קו ה-OUT ל-MIDI-THRU ושימוש בפורטים של SoftwareSerial, מה שמאפשר להשאיר את פורט ה-Serial ה-חומרתי לתכנות ו-Debug.
שימו לב:

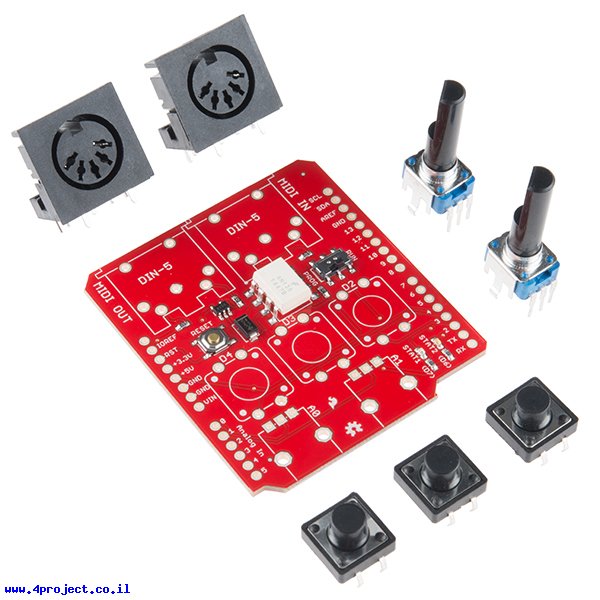

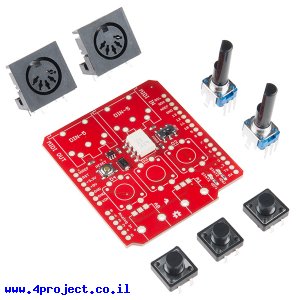

המגן מגיע כערכה בה מחברי ה-MIDI, כפתורים ונגדים משתנים לא מולחמים. המגן מגיע בלי סוקטים לצורך חיבורו לכרטיס Arduino.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- דגם: MIDI Arduino Shield
- חיבור: 2x MIDI
קישורים:
נתוני משלוח (הסבר):
- משקל: 29 גרם
- אריזה מינימלית: קופסה קטנה
