IMU בעל 9 דרגות חופש - MinIMU-9 v2

מספר קטלוגי: 4P-3420
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

IMU זה ראשי תיבות של Inertial Measurement Unit או בעברית מערכת מדידה איטנרציאלית. מערכת IMU מסוגלת למדוד ולדווח מהירות, מיקום, כיוון וכוחות הפועלים על מטוס. המערכת בד"כ מורכבת מג'ירוסקופים, חישני תאוצה, GPS וחישנים או מעבדים נוספים. מערכות אלה בד"כ נמדדות בכמות הצירים והמדדים (DOF) שהמערכת מסוגלת לספק ולעבד (Degrees Of Freedom). מערכות אלה בד"כ לא זולות, אבל משתלמות הרבה יותר (מבחינת עלות, גודל ומשקל) מאשר להרכיב אותה לבד מחישנים נפרדים.

תחליף:
גרסה זו של הכרטיס לא נמכרת יותר, במקומה תוכלו לרכוש גרסה v3 של MinIMU-9.

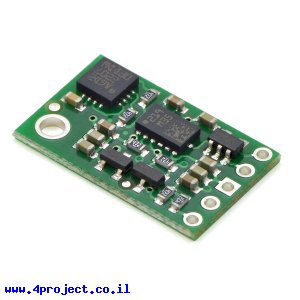

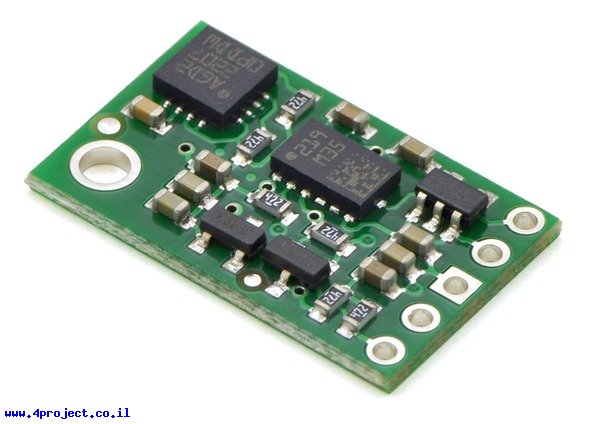

כרטיס קטן זה הוא IMU - Inertial Measurement Unit המספק נתונים ב-9 דרגות חופש ע"י ג'ירוסקופ ל-3 צירים (L3GD20), חישן תאוצה ל-3 צירים וחישן כיוון ל-3 צירים (LSM303DLHC).

עיבוד של כל הנתונים מחישנים אלה יאפשר לבנות מערכת שמסוגלת להתמצא במרחב - AHRS.

בנוסף לחישנים, הכרטיס כולל גם מייצב מתח ל-3.3V כדי להזין את הרכיבים ומעגל תאום מתחים של קווי התקשורת, כך שאפשר להשתמש בכרטיס זה במעגלים הפועלים על מתחים בין 2.5V ל-5.5V.
אפשר להשתמש ביציאת המייצב בקו ה-VDD של הכרטיס. המייצב יכול לספק כ-150mA לטובת רכיבים נוספים של הפרוייקט.

את החישנים אפשר להגדיר לעבוד ברזולוציות וקצבים שונים, קראו את מפרט הטכני המצורף לעמוד המוצר לפרטים נוספים.

הכרטיס מתקשר בעזר פרוטוקול I2C דרך קווי התקשורת SCL ו-SDA. קוים אלה פועלים באותו רמת מתח שמסופק בקו ה-VIN (בין 2.5V ל-5.5V).
אם הכרטיס בשימוש במערכת הפועלת על 3.3V, תוכלו לעקוף את המייצב ולהזין את המתח ישירות ל-VDD במקום ה-VIN.
שימו לב: אין לחבר ל-VDD מתח גבוה מ-3.3V ואין לחבר מתח גם ל-VIN וגם ל-VDD יחד!

בקרו בעמוד המוצר של היצרן לטיפים בעבודה עם הכרטיס וספריות העוזרות להשתמש ברכיב זה.

הרכיב מגיע עם שורת פינים ישרים ושורת פינים בזווית של 90 מעלות.

מאפיינים:

  • דגם: MinIMU-9 v2
  • דרגות חופש: 9 DOF
  • מתח עבודה: 2.5 - 5.5 V
  • תקשורת: I2C
  • אורך: 20 מ"מ
  • רוחב: 13 מ"מ
  • גובה: 3 מ"מ

נתוני משלוח (הסבר):

  • משקל: 4 גרם
  • אריזה מינימלית: קופסה קטנה
