רכיב נהדר המאפשר להגדיל את כמות היציאות הדיגיטליות בפרוייקט שלכם. אתם פשוט מכניסים לו סיביות בצורה טורית (עם נדנוד שעון) ונועלים את היציאות.

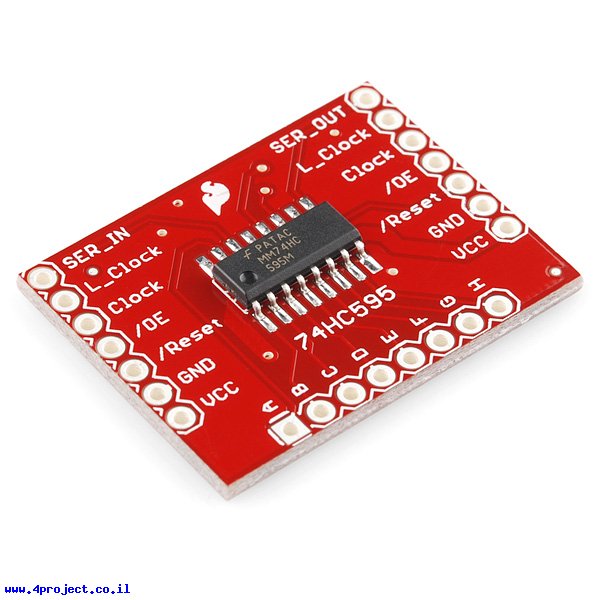

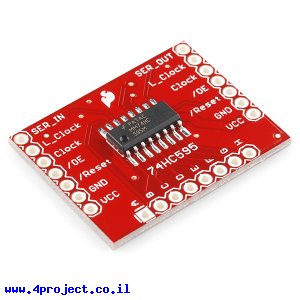

לרכיב יש יציאה המאפשרת שרשור של הרכיבים אחד אחרי השני כדי להגדיל את כמות היציאות עוד יותר. החיבורים של הכרטיסון מסודרים בצורה נוחה לשרשור מספר רב של הרכיבים. כל הכניסות בצד אחד של הכרטיסון, כל היציאות הבקרה (כולל מתח הזנה לכרטיסון הבא) מסודרים בצד השני ויציאות המקביליות בצלע השלישית.
שימו לב שהרכיב לא מסוגל לספק זרם גבוה ביציאות, אומנם זה מספיק כדי להדליק לד או 7Segment בצורה מוגבלת, אבל הוא לא נועד לזה. כל יציאה יכולה לספק עד 35mA, אבל הזרם המקסימלי לכל הרכיב הוא רק 70mA, כלומר אתם יכולים לספק 35mA משתי יציאות בו זמנית, אבל לא יותר, אם אתם צריכים לספק זרם בכל היציאות בו זמנית, אז הזרם המקסימלי לכל יציאה צריך להיות לא יותר מ-8.75mA.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MM74HC595M
- מספר כניסות: 1
- מספר יציאות: 8
- מתח עבודה: 2.0 - 6.0 V
- זרם ליציאת IO: 35 mA
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
