מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישני תאוצה.

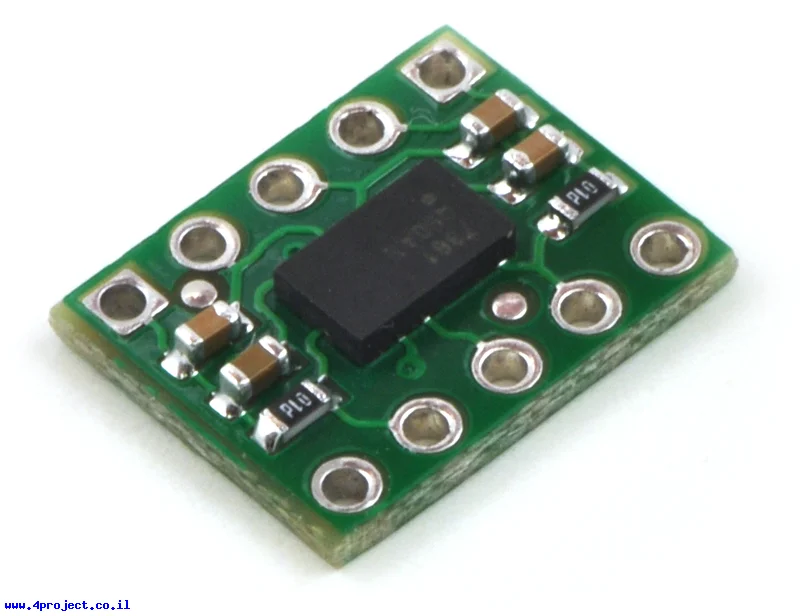

זהו חיישן תאוצה MMA7341 של חברת Freescale המסוגל למדוד שלושה צירים ברגישויות של 3g או 9g.
רכיב זה פועל במתחים בין 2.2V ל-3.6V והקווים הדיגיטליים שלו לא יכולים להיות מחוברים למתח גבוה יותר, כך שתצטרכו מתאם רמות לוגיות כדי להפעיל אותו במעגל של 5V.מיועדים לעבוד במתח של 3.3V.
בחירת הרגישות נעשית ע"י קו gSelect, כאשר רגישות של 3g נבחרת כברירת מחדל אם קו זה לא מחובר.
קו ה-Sleep מחובר ל-"0" לוגי על הכרטיסון, כך שהחיישן נמצא במצר שינה כברירת מחדל. כדי להפעיל את החיישן תוכלו לספק לקו זה "1" לוגי ע"י מיקרובקר או לסגור את גשרון ההלחמה (ON) הנמצא בצידו השני של הכרטיסון.
רכיב זה יכול למדוד תאוצה סטטית וגם דינמית, מה שאומר שרכיב זה מתאים למדידה של תזוזות (רעידות, התנגשות) וגם ערכי משיכת כדור הארץ (תנועה כללית, טיסנים, טילים) עד 9g לשני הכיוונים.
במפרט הטכני של הרכיב רשום שלדגם זה אין אפשרות לזהות נפילה חופשית, אך היצרן זיהה שקו זה עובד בכל זאת כאשר הרכיב מופעל ברגישות של 3g ולא עובד ברגישות של 9g.
תקשורת אנלוגית מצריכה כניסות ADC במיקרו בקר שלכם.
הכרטיסון הוא בגודל של שבב בעל 10 פינים ומתאים לעבודה על מטריצה.
המודול מגיע עם שורת פינים ישרים וגם שורה של פינים מופנים ב-90 מעלות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MMA7341
- יצרן: Pololu
- טווח מדידה: +/- 3g ,+/- 9g
- רזולוציה: 440 mV/g,118 mV/g
- מספר צירים: 3
- קצב עדכון: 400 Hz
- מתח עבודה: 2.2 - 3.6V
- זרם: 500uA active
- זרם: 3uA sleep
- תקשורת: Analog
- אורך: 12.7 מ"מ
- רוחב: 10.2mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
