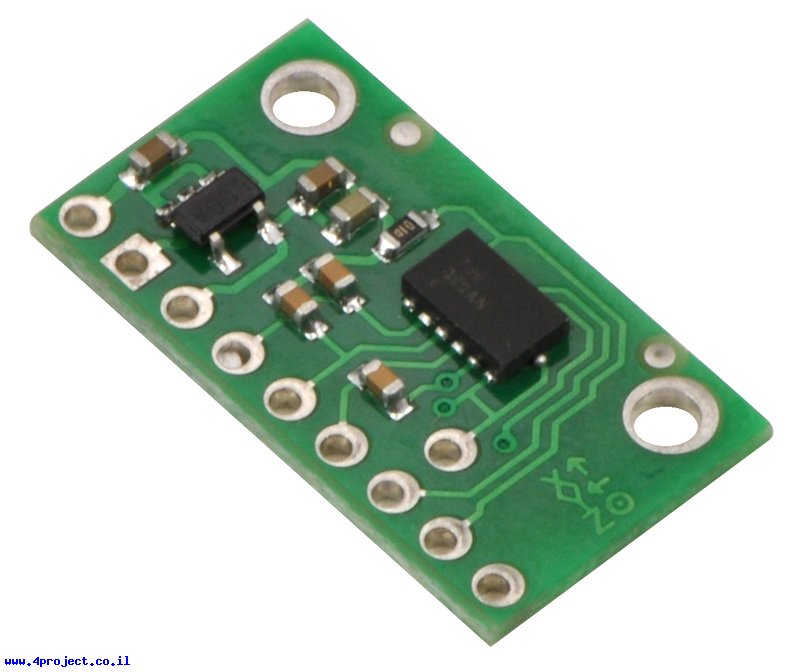

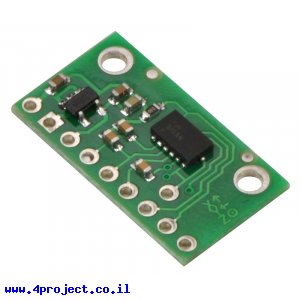

זהו חיישן תאוצה MMA7341 של חברת Freescale המסוגל למדוד שלושה צירים ברגישויות של 3g או 9g.
רכיב זה כולל מייצב מתח ל-3.3V, כך שהוא יכול לקבל מתח כניסה בין 2.2V ל-16V ברגל ה-VIN, אך כל שאר קווי החיישן מיועדים לעבוד במתח של 3.3V.
בחירת הרגישות נעשית ע"י קו gSelect, כאשר רגישות של 3g נבחרת כברירת מחדל אם קו זה לא מחובר.
רכיב זה יכול למדוד תאוצה סטטית וגם דינמית, מה שאומר שרכיב זה מתאים למדידה של תזוזות (רעידות, התנגשות) וגם ערכי משיכת כדור הארץ (תנועה כללית, טיסנים, טילים) עד 9g לשני הכיוונים.
במפרט הטכני של הרכיב רשום שלדגם זה אין אפשרות לזהות נפילה חופשית, אך היצרן זיהה שקו זה עובד בכל זאת כאשר הרכיב מופעל ברגישות של 3g ולא עובד ברגישות של 9g.
תקשורת אנלוגית מצריכה כניסות ADC במיקרו בקר שלכם.
המודול מגיע עם שורת פינים ישרים וגם שורה של פינים מופנים ב-90 מעלות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MMA7341
- יצרן: Pololu
- טווח מדידה: +/- 3g ,+/- 9g
- רזולוציה: 440 mV/g,118 mV/g
- מספר צירים: 3
- קצב עדכון: 400 Hz XY
- קצב עדכון: 300 Hz Z
- מתח עבודה: 2.2 - 3.6V
- מתח כניסה: 2.2V~16V
- זרם: 500uA
- תקשורת: Analog
- אורך: 22.9mm
- רוחב: 12.7 מ"מ
