מגן Arduino - דוחף מנוע MonsterMoto

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino, בקרי מנוע DC.

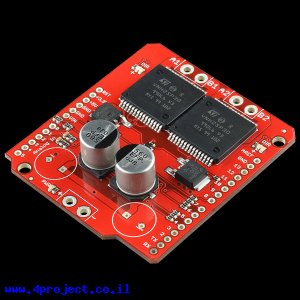

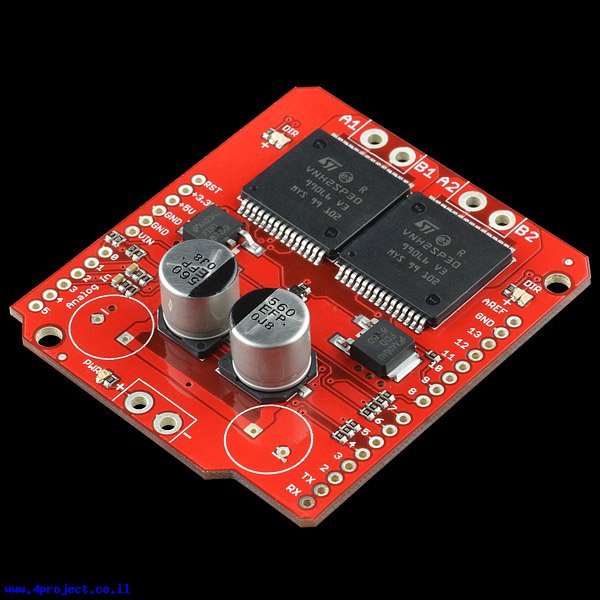

זהו מגן Arduino להפעלת שני מנועי DC המבוסס על שני בקרי מנוע VNH2SP30.
בקרים אלה מאפשרים להפעיל מנועים הפועלים עד מתח של 16V וזרמים עד 14A, אבל כדי לפעול בנתונים אלה תצטרכו לשפר את פיזור החום של הרכיבים ע"י גופי קירור ומאוורר.

בקרי מנוע אלה כוללים מעגלי הגנה מפני מתחים גבוהים ונמוכים מידי, זרם והתחממות יתר.
בקרים אלה מספקים משוב על צריכת הזרם וקווי המשוב מחוברים לכניסות האנלוגיות של הארדואינו.

מחלקות עם מוצרים דומים:

• בקרי מנוע

מאפיינים:

• דגם: MonsterMoto
• יצרן: SparkFun
• מתח כניסה: 5.5 - 16 V
• זרם רציף מקסימלי: 14 A
• זרם רגעי מקסימלי: 30 A
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (VNH2SP30) (קובץ PDF)
• דוגמה של קוד ל-Arduino (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 19 גרם
• אריזה מינימלית: קופסה קטנה
