בקר זה יכול לספק עד 2.2A של זרם רציף וכולל הגנה מפני מתח הפוך (עד 40V).
הרכיב פועל במתחים בין 4.5V ל-48V למנוע (VIN) ומתח מיוצב בין 3.0 ל-5.5V ללוגיקה (VDD).
בשונה לרוב הבקר האחרים הקיימים בשוק, בקר זה מתקשר דרך ערוץ ה-I2C (עד 400kHz), כך שאפשר לחבר כמה בקרים לאותו הערוץ ולתקשר עם כל אחד בנפרד. הבקר כולל במגוון תכונות מעניינות, כמו בדיקת CRC כדי לוודא שההודועת מגיעות בצורה תקינה, ניתוק המנוע כשהתקשורת לא מגיעה בזמן וכו'. דרך ערוץ התקשורת אפשר להגדיר את התאוצות, מהירות התחלתית, השעיה בשינוי כיוון הסיהוה ועוד.
את המתח למנוע צריך לחבר לקו ה-VIN. קו ה-VM מקבל את אותו המתח אחרי מעגל הגנה מפני מתח הפוך.

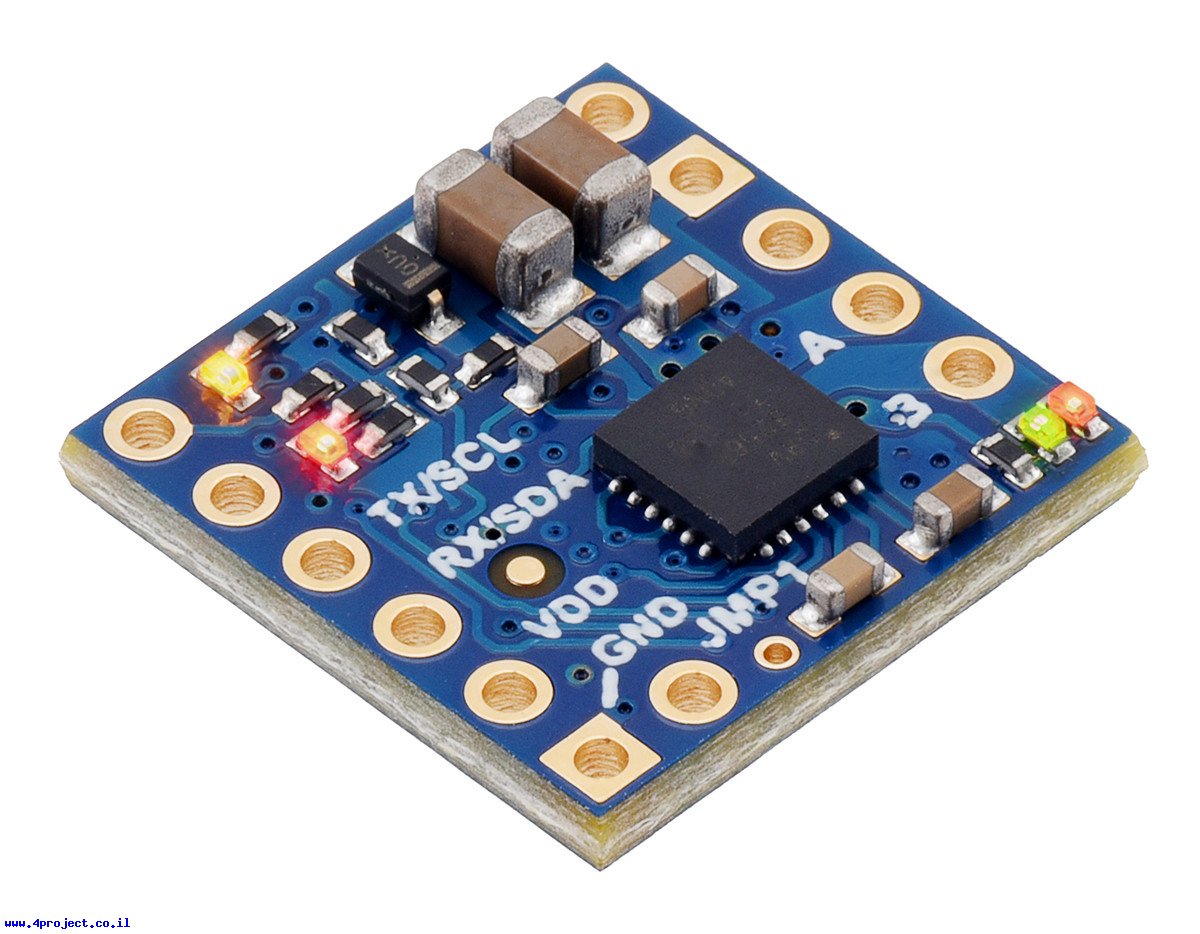

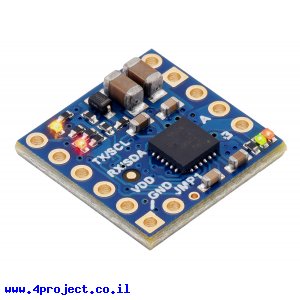

חיבורי הכרטיס מסודרים כך שבצד אחד נמצאת הבקרה ובצד השני מתח וחיבור המנוע.
המפרט של הרכיב מציין שזרם המקסימלי שלו הוא 2.2A, אבל אספקת הזרם תלויה מאוד ביכולת שלכם לקרר את הרכיב. היצרן של הלוח הצליח לקבל ממנו 2.2A למשך זמן ממושך בטמפרטורת החדר. אפשרי היה לקבל גם 6.4A לכמה שניות. תוספת של גוף קירור או מאוורר ישפרו את הביצועים.
הכרטיס מגיע עם שורת פינים שצריך להלחים למעגל.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Motoron M1T256
- יצרן: Pololu
- מתח עבודה: 3.0 - 5.5V
- מתח כניסה: 4.5 - 48V
- זרם רציף מקסימלי: 2.2A
- זרם רגעי מקסימלי: 6.4A
- מספר ערוצים: 1
- תקשורת: I2C
- אורך: 15.3 מ"מ
- רוחב: 15.3 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
