לגרסה זו של המעגל הגבלת הזרם מתבצעת ע"י פוטנציומטר המורכב על המעגל.
המוצר מבוסס על מעגל מודפס בעל 4 שכבות עם 2oz נחושת כדי לשפר את פיזור החום.
הרכיב מסוגל לעבוד במתחים בין 2.1 ל-5.5V לבקרה ולספק לסלילי המנוע עד 1.5A לכל סליל במתחים בין 4.5 ל-35V ללא קירור.
הבקר כולל מייצב מתח פנימי, כך שאין צורך לספק מתח למעגלים הלוגיים בנפרד.
בקר זה יכול לעבוד עם מנועי צעד דו-קוטביים (bi-polar) בעלי 4, 6 או 8 חוטים הפועלים במתחים 4.5 עד 35V (כמה שהמתח גבוה יותר, כך גם הכח של המנוע במהירויות גבוהות גדול יותר).
הבקר מסוגל להגביל את הזרם המסופק למנוע, כך שאפשר להפעיל בעזרתו מנועים שתוכננו למתחים נמוכים ע"י אספקת מתח גבוה יותר והגבלת זרם כדי לא לפגוע בסלילי המנוע.
הבקר תומך ב-4 רזולוציות צעדים (צעד מלא, חצי צעד, רבע ו-1/8 צעד) כך שגם מנועים שבנויים ל-200 צעדים לסיבוב יכולים להגיע לרזולוציות גבוהות בהרבה ע"י אספקת מדרגות שונות של זרמים שהבקר יודע לעשות. (עבודה ב-1/4 צעד עם מנוע 200 צעדים יגרום למנוע להסתובב אחרי 800 צדים). כדי לעבוד ברזולוציות גבוהות, יש צורך שמעגל הגבלת הזרם יכנס לפעולה, כך שרצוי להפעיל את המנוע במתח גבוה יותר ולהגביל את הזרם לערכים נמוכים יותר.
בחירת הרזולוציה נעשת ע"י כניסות MS1 ו-MS2. בדקו את מפרט הטכני של הרכיב כדי להבין את הגדרות הכניסות.
קווי בחירת הרזולוציה מחוברים עם נגדי pull-down לאדמה, כך שאם הם לא מחוברים הבקר עובד במצב צעד מלא.
קווים SLEEP ו-ENBL שולטים על מצב הפעולה של הבקר. שני הקווים מחוברים לאדמה דרך נגד Pull-Down פנימי של 500KOhm. מצב ברירת המחדל של קו ה-ENBL מאפשר לבקר לעבוד, אבל ה-SLEEP כברירת מחדל מכניס את הבקר למצב שינה. צריך לספק "1" לוגי לקו זה כדי לאפשר את העבודה של הבקר.
שימו לב כי במצבים מסויימים יכולים להיווצר תנודות מתח גבוהות על החוטים של המנוע, במיוחד כאשר החוטים ארוכים יותר מ-10 ס"מ. מתחים אלה יכולים להגיע ל-45V, גם כאשר מתח המנועים הוא רק 12V, מתח זה יכול להרוס את הרכיב.
מומלץ מאוד לחבר קבל אלקטרוליטי של לפחות 47uF המותאם לעבודה ב-50V בין האדמה ו-VMOT כמה שיותר קרוב לבקר זה.

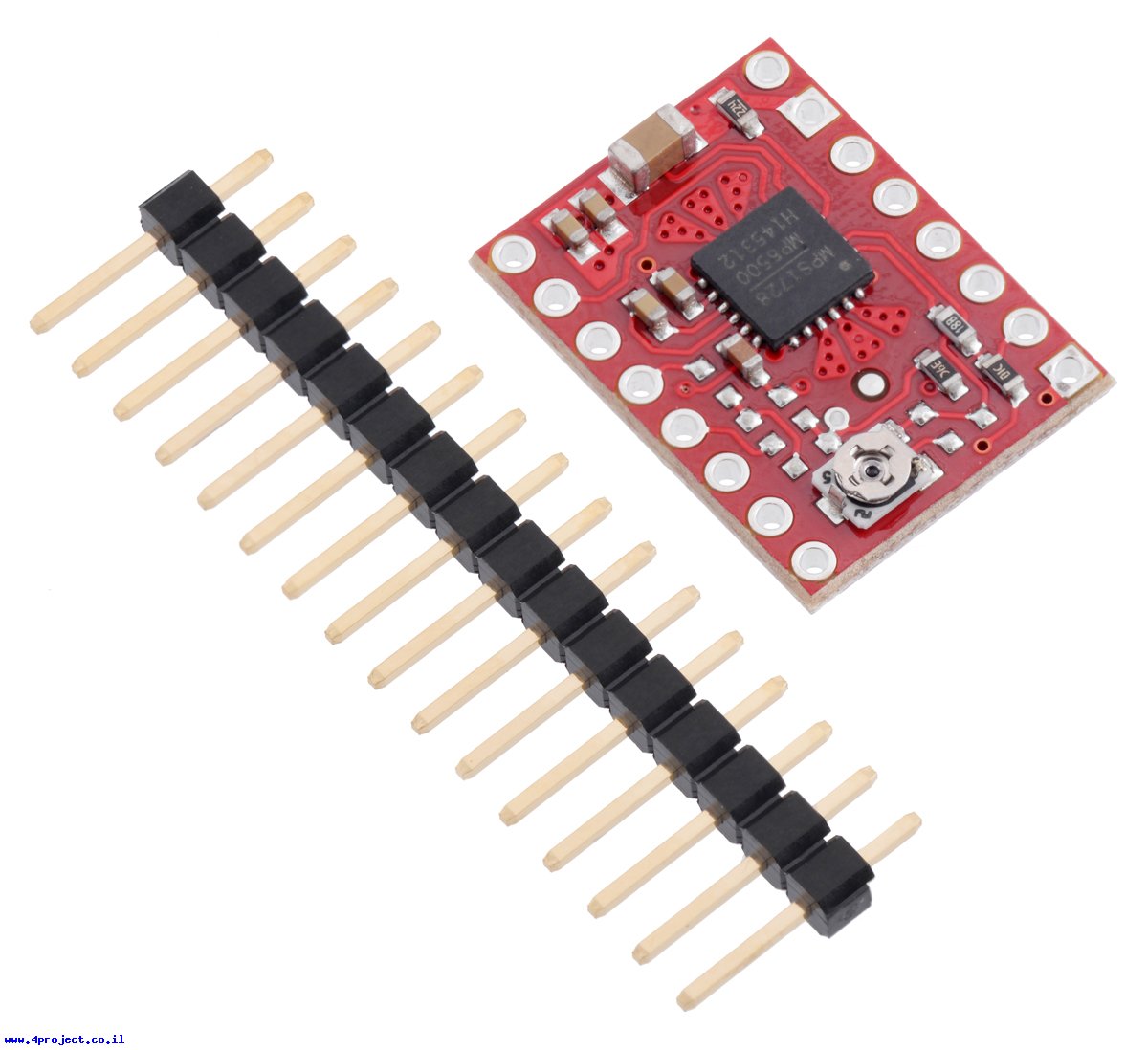

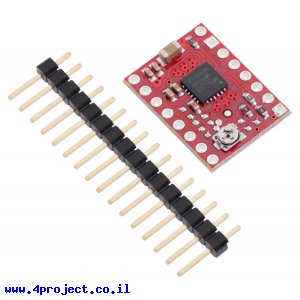

המוצר מגיע עם שורה של פינים לא מורכבים, אתם צריכים להלחים אותם בעצמכם.
שימו לב:
אין לחבר או לנתק מנוע כשכרטיס תחת מתח, זה עלול להרוס את רכיב.
יכולות רכיב זה מאוד תלויות ביכולת שלכם לקרר אותו. השתמשו בגוף קירור מודבק על הרכיב אם אתם מתכוונים לצרוך זרמים גבוהים.
לרכיב יש הגנה מפני טמפרטורטת גבוהות, אבל לא רצוי לבדוק אותה בפעולה.
שימו לב:
הרכיב יהיה מספיק חם כדי לעשות לכם כויה עוד לפני שהרכיב ישרף.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MP6500
- יצרן: Pololu
- מתח עבודה: 3.3V ,5V
- מתח כניסה: 4.5 - 35V
- זרם רציף מקסימלי: 1.5A
- מספר ערוצים: 1
- תקשורת: Digital
- אורך: 20.3 מ"מ
- רוחב: 15.2 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
