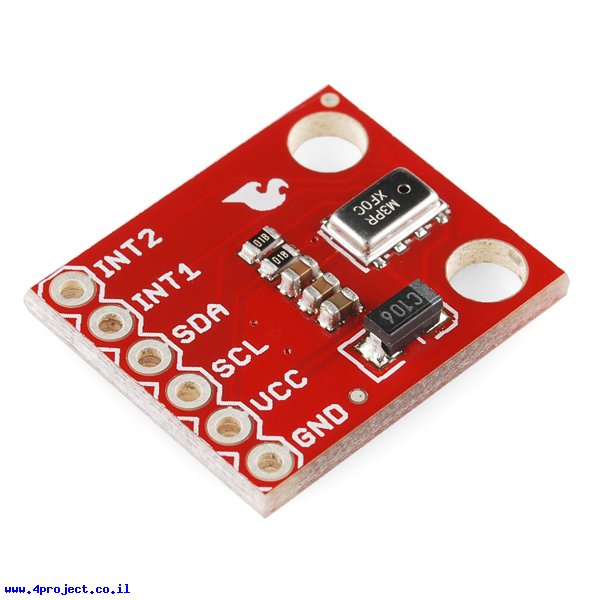

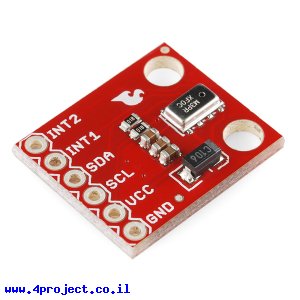

חיישן לחץ ברומטרי MPL3115A2

זהו חיישן לחץ ברומטרי המבוסס על רכיב MPL3115A2 המסוגל לספק את הלחץ הברומטרי, את הגובה מעל פני הים ואת טמפרטורת הסביבה.

ה-MPL3115A2 מסוגל לספק את הגובה בדיוק של כ-30 ס"מ. הוא דוגם את הנתונים בעזרת ממיר ADC ברזולוציה של 24bit ומעביר את הנתונים דרך ערוץ I2C. הרכיב מספק גם מדידות טמפרטורה במעלות צלזיוס דרך ממיר ADC ברזולוציה של 12bit.

המעגל כולל את כל הרכיבים הדרושים לעבודה של הרכיב. כל הקווים מוצאים לחורים המרוחקים 2.54 מ"מ אחד מהשני.

מחלקות עם מוצרים דומים:

• חיישני מזג אויר - Weather sensors

מאפיינים:

• דגם: MPL3115A2
• יצרן: SparkFun
• טווח מדידה: 20 - 110 kPa
• רזולוציה: 1.5 Pa
• מתח עבודה: 1.6 - 3.6V
• זרם: 2mA Acquisition
• זרם: 2uA Standby
• תקשורת: I2C

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: מעטפה מרופדת
