לוח מקשים קיבוליים על בסיס MPR121

מספר קטלוגי: 4P-3685
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

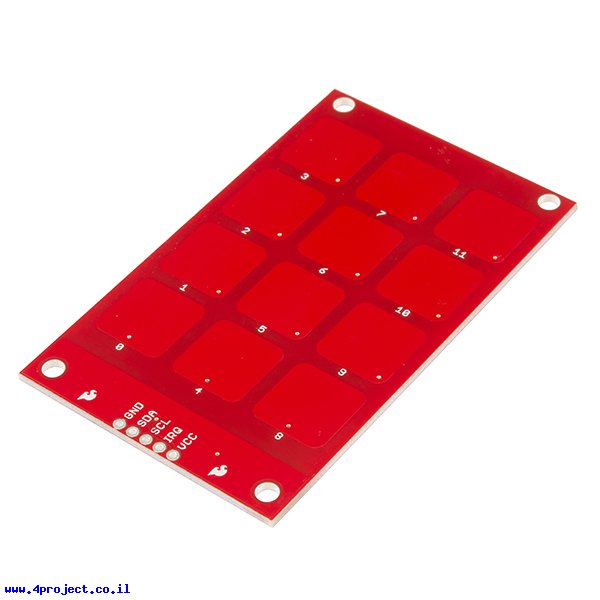

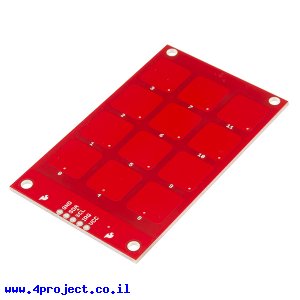

לוח מקשים קיבוליים על בסיס MPR121
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישני קיבול.


זהו מעגל מודפס בצורת לוח מקשים בעל 12 אלקטרודות המחוברות לשבב MPR121.
שבב זה הוא חיישן קיבול המאפשר לזהות לחיצה או קירבה של אצבע לאלקטרודות.
כרטיס זה מאפשר לממש לוח מקשים ללא כפתורים, כאשר הלחיצה מזוהה ע"י הצמדת אצבע לאלקטרודה (בדומה למסכי מגע).

הרכיב מתקשר ע"י פרוטוקול I2C וכולל קו פסיקה IRQ שירד ל-"0" לוגי בזיהוי של לחיצה או שחרור של אלקטרודות.

גרסה זו של הלוח כוללת תיקונים קטנים במוליכים. חוץ מזה הכרטיס מתנהג באותה הצורה כמו הקודם.

מחלקות עם מוצרים דומים:

מאפיינים:

  • אורך: 78.75 מ"מ
  • רוחב: 48.26 מ"מ
  • מספר מקשים: 12
  • מתח עבודה: 3.3 V
  • תקשורת: I2C
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 14 גרם
  • אריזה מינימלית: מעטפה מרופדת
