מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישני קיבול.

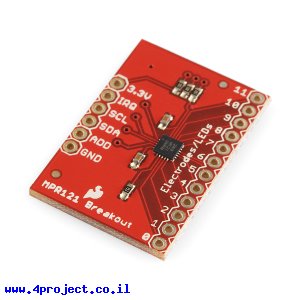

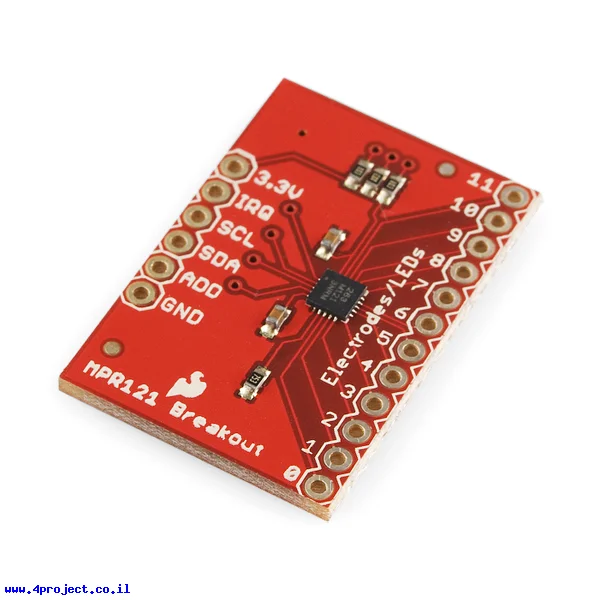

זהו כרטיסון קטן עם שבב MPR121 של חברת Freescale וכל הרכיבים הדרושים להפעלתו.
שבב זה הוא חיישן קיבול המאפשר לזהות לחיצה או קירבה של אצבע לאלקטרודות שיחוברו לחיישן. בעזרת כרטיס זה יהיה קל מאוד לממש לוח מקשים ללא כפתורים, כאשר הלחיצה מזוהה ע"י הצמדת אצבע לאלקטרודה (בדומה למסכי מגע).
השבב יכול לעבוד עם 12 ערוצים, כאשר כל ערוץ יכול להיות מוגדר כחיישן קיבול או 8 מהערוצים יכולים להפעיל לד אם ערוצים אלה לא יוגדרו כמחוברים לאלקטרודות.
הרכיב מתקשר ע"י פרוטוקול I2C וכולל קו פסיקה IRQ שירד ל-"0" לוגי בזיהוי של לחיצה או שחרור של אלקטרודות.
בצידו האחורי של הכרטיס יש 4 גשרונים שסגורים כברירת מחדל. אם צריך לפתוח אחד מהם, תצטרכו לחתוך את הקו שעובר דרך הגשרון עם סכין יפני. אם תצטרכו לסגור את הגשרון אחרי זה, תוכלו להלחים טיפה של בדיל על החיבורים של הגשרון.
גשרון אחד מחבר את קו ה-ADD לאדמה וקובע את כתובת הרכיב בערוץ ה-I2C ל-0x5A כברירת מחדל כשהגשרון סגור. ע"י חיתוך הגשרון וחיבור של קו זה למקומות אחרים בהתאם למפרט הטכני תוכלו לקבוע כתובת אחרת.
גשרונים אחרים מחברים את הקווים SDA, SCL ו-IRQ לנגד Pull-up של 10K שמחובר ל-3.3V. אם אתם לא צריכים את החיבור הזה, תוכלו לחתוך את הגשרונים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MPR121QR
- מספר ערוצים: 12
- תקשורת: I2C
- מתח עבודה: 2.5 - 3.6 V
- אורך: 30 מ"מ
- רוחב: 21 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (MPR121QR) (קובץ PDF)
- דוגמה של קוד ל-ATMega328 (קובץ ZIP)
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
