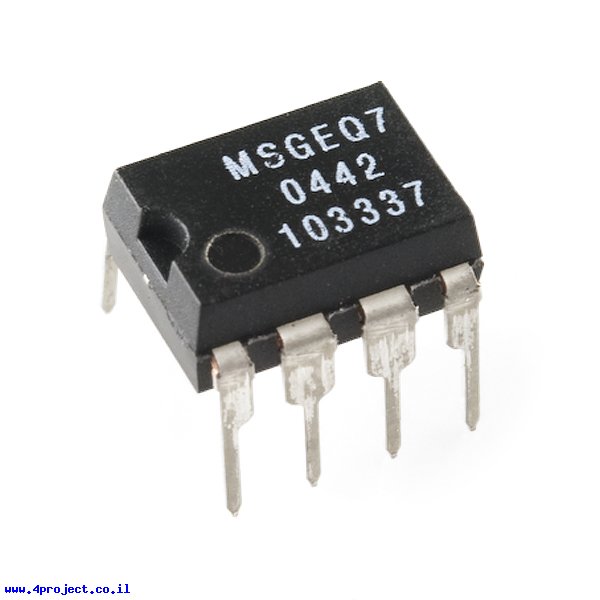

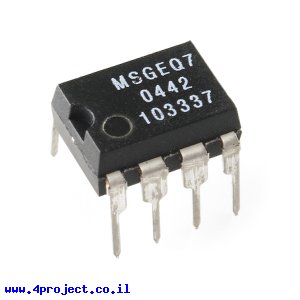

שבב מסנן אקולייזר גרפי - MSGEQ7

MSGEQ7 הוא רכיב מעניין שיכול לפרק את אות האודיו בכניסה ל-7 תחומי תדר: 63Hz, 160Hz, 400Hz, 1KHz, 2.5KHz, 6.25KHz ו-16KHz.

הרכיב מודד את הימצאות של כל תדר בכניסה ומדווח עליו ע"י מתח אנלוגי ביציאה.

העבודה עם הרכיב די פשוטה, נותנים פולס ברגל ה-RESET כדי להתחיל את המדידה וכל פולס ברגל ה-STROBE יחליף את יצוג תחום התדר ע"י רמת מתח ביציאת OUT.
ראו ציור הסבר במפרט הטכני של הרכיב.

מחלקות עם מוצרים דומים:

• שבבים אחרים

מאפיינים:

• דגם: MSGEQ7
• אריזה: DIP 8 pin
• מתח עבודה: 2.7 - 5.5 V
• √RoHS

מוצרים שיכולים לעניין אתכם:

• סוקט לאריזה DIP 8 pin

קישורים:

• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: קופסה קטנה
