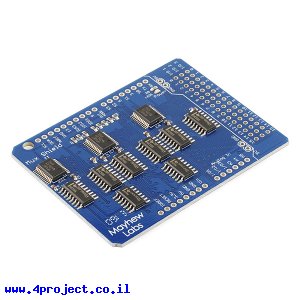

אם אתם צריכים הרבה כניסות או יציאות בפרוייקט שלכם, מגן זה יעזור לכם! מגן המרבב מוסיף יכולת של 48 חיבורים שיכולים לתפקד ככניסות אנלוגיות/דיגיטליות או יציאות דיגיטליות (או שילוב ביניהם). מתאים ל-Arduino ול-Arduino Mega.
ברסה השניה של הכרטיס הם הוציאו את כל הקווים ב-3 שורות של 16 חיבורים הבולטים מגודל כרטיס הארדואינו, מה שמאפשר חיבור מגנים נוספים מעל מגן המרבב.
הצורה החדשה מאפשרת גם חיבור של מחבר גדול אחד כדי להתחבר לקווים, או חיבור של כבל שטוח.
הגדרת הקווים (איזה קו ישמש ככניסה או יציאה) אפשר לעשות מתוך התוכנה או אם אתם רוצים לחסוך את הקווים, תוכלו לקבוע את התצורה ע"י הלחמת הגשרונים בצידו התחתון של הכרטיס.
ספריה המצורפת תעזור לכם להגדיר ולהפעיל את הכרטיס בצורה קלה.

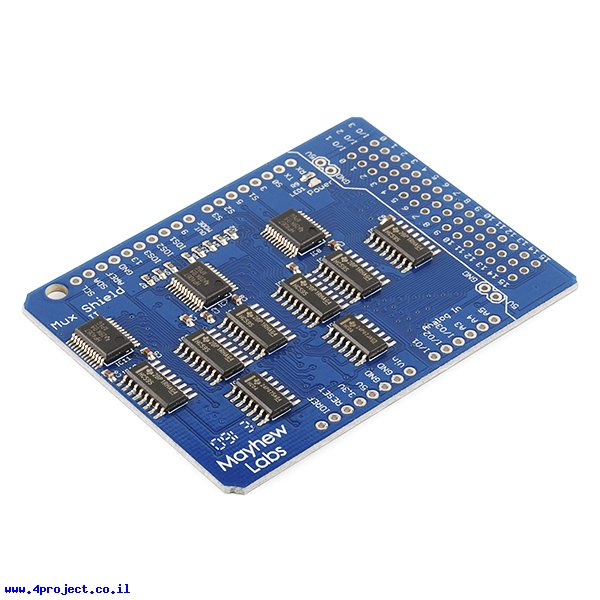

המגן מגיע כמו שהוא מופיע בתמונה, ללא סוקטים ומחברים.
המגן עושה שימוש במרבבים אנלוגיים 74HC4067 לחיבור הכניסות ולאוגרי הזזה (Shift registers) מדגם 74HC595 ליציאות.
המגן עושה שימוש בקווים דיגיטליים 2, 4, 6, 7 וקווים אנלוגיים 0, 1, 2 - 48 קווים מרובבים בתמורה ל-7 קווים הרגילים, המגון יכול לעשות שימוש גם בקווים דיגיטליים 8, 10, 11, 12, תלוי בהגדרות שתבחרו.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- דגם: Mux Shield 2
קישורים:
- מדריך למשתמש (קובץ PDF)
- שרטוט (קובץ PDF)
- מפרט טכני (74HC4067) (קובץ PDF)
- מפרט טכני (74HC595) (קובץ PDF)
- ספרית Arduino (קובץ ZIP)

נתוני משלוח (הסבר):
- משקל: 15 גרם
- אריזה מינימלית: מעטפה מרופדת
