מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח Net.

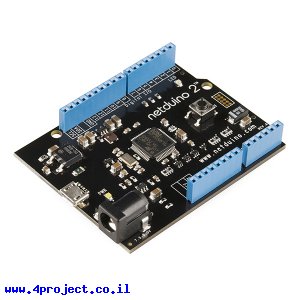

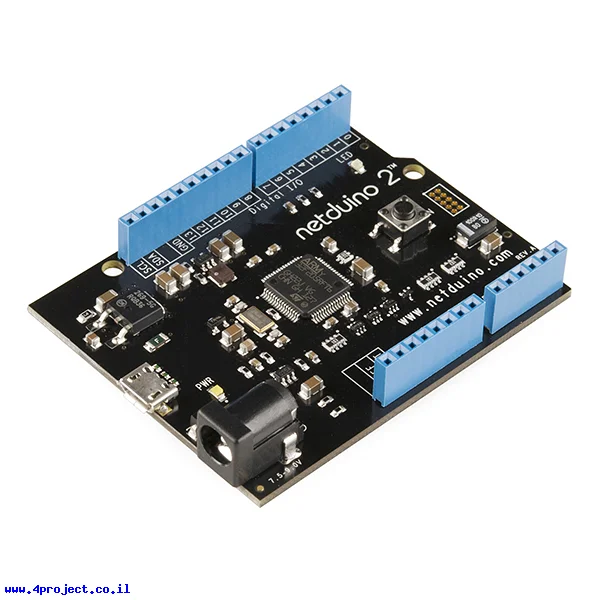

Netduino2 הוא כרטיס פיתוח בקוד פתוח לפיתוח מוצרים פיזיים בסביבת NET. של מיקרוסופט.
הכרטיס מבוסס על מיקרו בקר 32 ביט Cortex M3 של חברת STMicro הרץ בתדר של 120MHz.
בהשוואה לגרסה הקודמת, גרסה זו מביאה איתה מעבד מהיר פי 2.5 מקודמו (120MHz), פי 1.5 מקום לתוכניות שלכם (12KByte), יותר קווי DIO, יותר קווי PWM, יותר יציאות UART ועוד כמה דברים נחמדים.
מחבר ה-ICSP 6 פין הוחלף במחבר MiniJTAG בעל 10 פינים.
הרעיון הוא לאפשר למפתחים לקמפל את הקוד שלהם בעזרת GCC לאפשר ניפוי שגיאות (debugging) גם של הקוד המנוהל וגם את קוד ה-native באותו הזמן.
קוים הדיגיטליים של הכרטיס עובדים ב-3.3V, אבל יוכלו לתקשר גם עם רכיבים הפועלים על 5V.
צורתו הפיזית של הכרטיס ופריסת הפינים הדומה לכרטיס Arduino הפופולרי מתאימים לרוב המגנים שנועדו לכרטיסי Arduino.
בגרסה זו של הכרטיס נוספו קווי תקשורת I2C לשורת המחברים, כך שהוא תואם לצורת ה-R3 של כרטיסי הארדואינו הנפוצים.
הכרטיס מגיע עם כבל USB מתאים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Netduino 2
- בקר: Cortex-M3
- מתח כניסה: 7.5 - 9V
- מתח עבודה: 3.3 V (5V tolerant)
- מספר קווי DIO: 22
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- זיכרון FLASH: 192 KBytes
- זיכרון RAM: 60 KBytes
- תדר: 120 MHz
- תקשורת: 4x UART ,I2C ,SPI ,USB
- חיבור: USB-microB ,Power 5.5x2.1mm center positive
- אורך: 71.12 מ"מ
- רוחב: 53.34 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (STM32F205RF) (קובץ PDF)
- סביבת .NET Micro Framework v4.2
- עמוד הבית של המוצר
נתוני משלוח (הסבר):
- משקל: 26 גרם
- אריזה מינימלית: קופסה קטנה
