פרופיל X-Rail פתוח - אורך 9.0" (228.6 מ"מ)

מספר קטלוגי: 4P-164418 / SC-565114
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

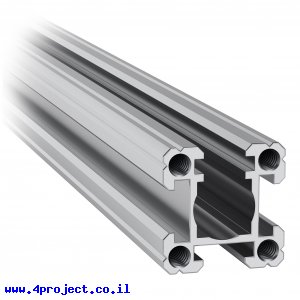

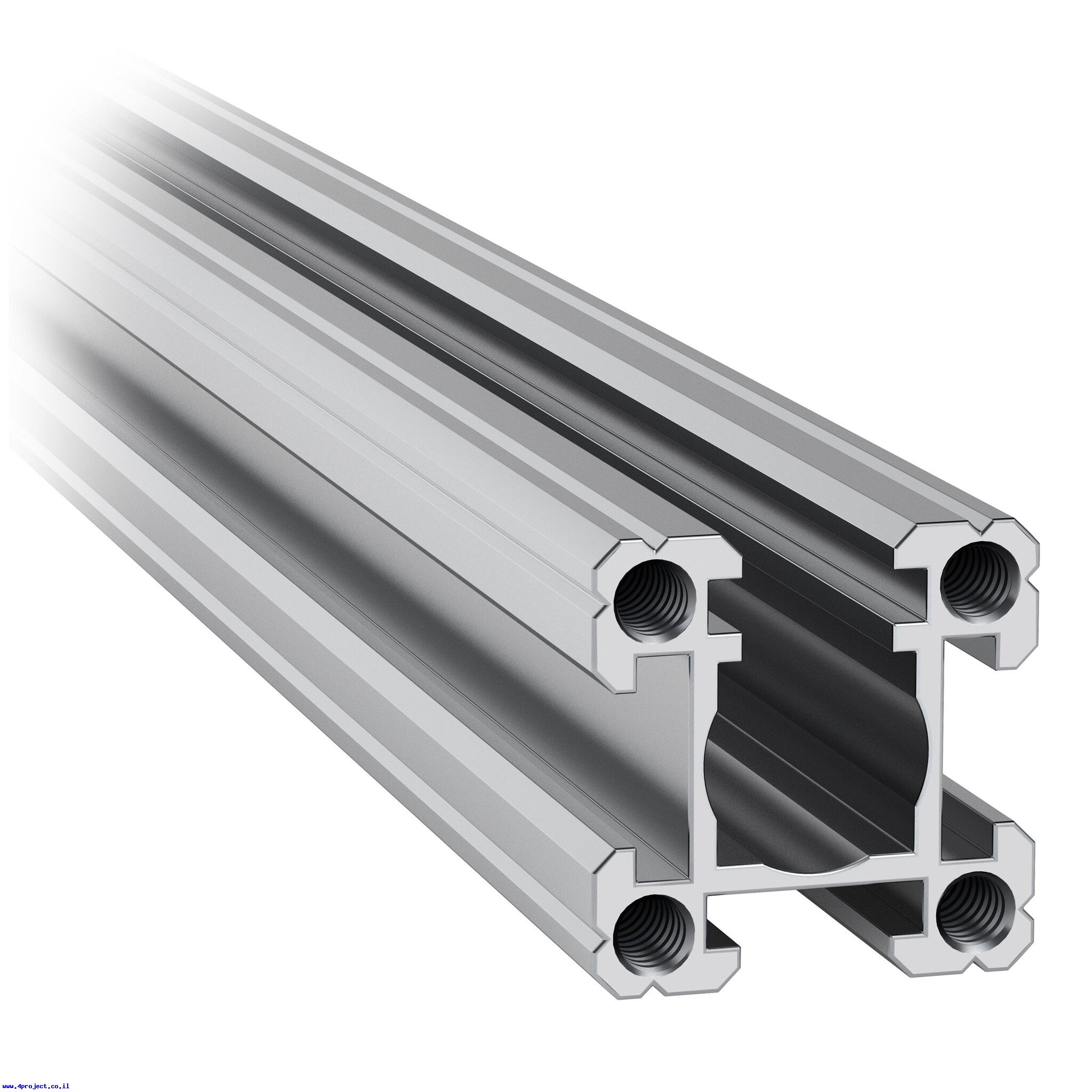

פרופיל X-Rail פתוח - אורך 9.0" (228.6 מ"מ)
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת פרופילי X-Rail.


זהו פרופיל אלומיניום X-Rail באורך של 9.0" (228.6 מ"מ) עם צד פתוח.

גרסה זו של פרופיל X-Rail דומה לפרופיל הרגיל, אבל הצד הפתוח מאפשר גישה לחלק הפנימי של הפרופיל, מה שמאפשר בניית מנוע לינארי בעזרת בורג הנעה 6 מ"מ ורכיב מיוחד שינוע לאורך הצד הפתוח של הפרופיל.

מידות הפרופיל מותאמות במיוחד לרכיבי מכניקה מסדרת ה-Actobotics.
החריצים לאורך הפרופיל מאפשרים לחזק אליו רכיבים אחרים בעזרת מחברים מיוחדים שמוכנסים לחריץ ומהודקים בעזרת ברגים 6-32.
המרחק בין קצה לקצה של פינות הפרופיל הוא טיפה קטן יותר מ-1.0", מה שמאפשר להכניס אותו למיסב עם קוטר פנימי של 1" המאפשר לייצר מבנה או מסילה שיכולה להסתובב. אפשר גם להדק סביב הפרופיל מחזיק של ציר בקוטר 1" ולהרכיב את הפרופיל בכל זווית שתרצו.

החור המרכזי הוא 3/8", מה שמאפשר מעבר של חוטים, מוטות פלדה או מוטות הברגה, אבל מאפשר גם להרכיב מיסב עם קוטר חיצוני של 3/8" כדי לייצר מבנה מסתובב.

4 החורים מסביב לחור המרכזי מסודרים בתבנית של 0.770" המתאימה לכל שאר רכיבי ה-Actobotics. בגרסה החדשה של הפרופיל הם כבר כוללים הברגה 6-32, מה שיאפשר להתחבר אל הפרופיל גם מהקצוות שלהם.
החורים עוברים לכל אורך הפרופיל, כך שגם אם תחתכו אותו לאורך המתאים, עדיין תוכלו לנצל את החורים לצרכים שלכם, אבל תצטרכו להבריז אותם עם ההברגה אם יש צורך בכך.

בנוסף לכל זה, לכל אורך הפרופיל ישנם 3 חריצים בכל צד של הפרופיל, אחד במרכז הצד ואחד על כל דופן בולטת. חריצים אלה נועדו לעזור לכם לקדוח את הפרופיל מהצד ולהחזיק את המקדח במקום כדי שהוא לא יברח הצידה. קידוח על החריצים האלה יאפשר לכם לייצר חיבורים שיתאימו לרכיבי מכניקה אחרים מסדרת ה-Actobotics.

מחלקות עם מוצרים דומים:

מאפיינים:

  • יצרן: RobotZone
  • אורך: 9.0" (228.6 מ"מ)
  • רוחב: 0.75" (19.05 מ"מ)
  • גובה: 0.75" (19.05 מ"מ)
  • חומר: אלומיניום
  • ברגים מתאימים: 6-32

מוצרים שיכולים לעניין אתכם:

נתוני משלוח (הסבר):

  • משקל: 70 גרם
  • אריזה מינימלית: מעטפה מרופדת
