מגן Arduino לתצוגת 7Segment

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

רוצים לחבר תצוגת 7Segment לכרטיס הארדואינו שלכם?

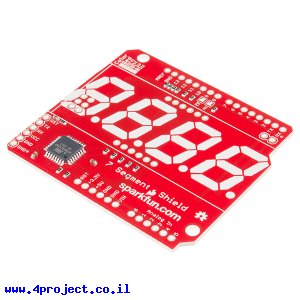

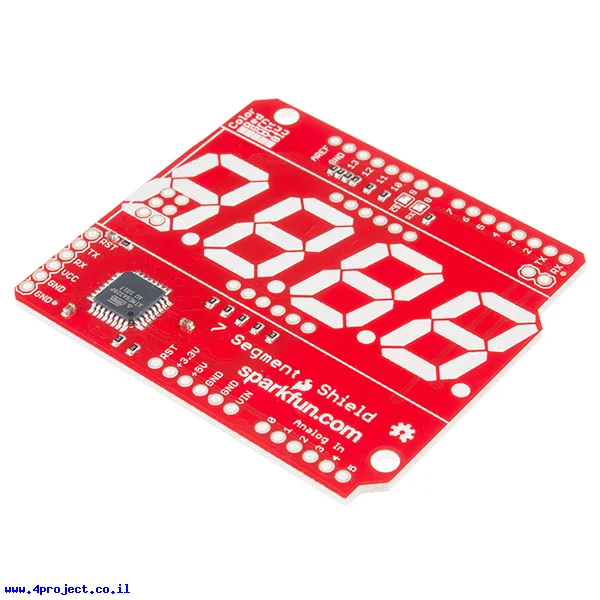

מגן ה-OpenSegment של SparkFun נועד להקל המשימה הזו.

המגן מאפשר להלחים עליו את רכיב ה-7Segment בצבע שתרצו, להלחים גם את הסוקטים, להלביש אותו על כרטיס ה-Arduino ולשלוט על התצוגה דרך I2C, SPI או תקשורת טורית.

על המגן מורכב בקר ATMega328 איתו תוכלו לתקשר מהארדואינו ע"י מספר קווים מועט והוא זה שיפעיל את רכיב ה-7Segment.

המגן מגיע כמעגל מודפס, ללא סוקטים וללא רכיב ה-7Segment.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields

מאפיינים:

• יצרן: SparkFun
• דגם: OpenSegment
• תקשורת: I2C ,SPI ,Serial TTL

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (ATmega328)
• תוסף לסביבת פיתוח Arduino (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 18 גרם
• אריזה מינימלית: מעטפה מרופדת
