כרטיסון מתאם רמות לוגיות PCA9306 - גרסה קודמת

מספר קטלוגי: 4P-3285 / SF-BOB-11955
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

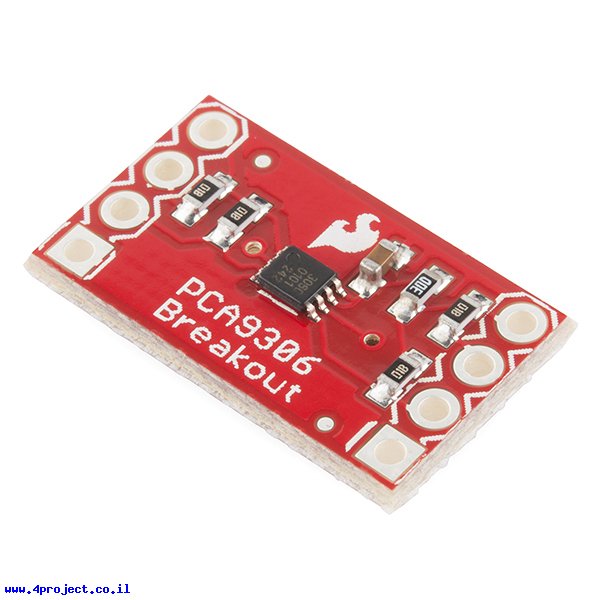

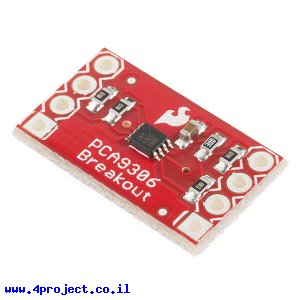

כרטיסון מתאם רמות לוגיות PCA9306 - גרסה קודמת
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת המרת מתח.


ניסיתם פעם לחבר רכיב שעובד במתח של 1.8V למערכת הפועלת על 5V? אתם בטח יודעים איזה אתגר זה יכול להיות.

זהו מתאם רמות לוגיות המבוסס על רכיב PCA9306 וכולל את כל הרכיבים הנוספים לעבודה תקינה.

רכיב זה מאפשר תקשורת דו-כיוונית לפרוטוקולים כמו I2C או SMBus בין מתחים 1.0-3.6V בצד המתח הנמוך לבין 1.8-5.5V בצד המתח הגבוה.
פשוט ספקו את המתח הנמוך ל-VREF1 ואת המתח הגבוה ל-VREF2 וחברו את קווי התקשורת ל-SCL/SDA כדי ששני הצדדים יתקשרו במתחים המתאימים.

קו ה-Enable צריך להיות מחובר ל-"1" לוגי כדי לאפשר את התקשורת. אפשר להשתמש בו לניתוק בין הרכיבים המחוברים.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: PCA9306
  • אורך: 18 מ"מ
  • רוחב: 11 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 1 גרם
  • אריזה מינימלית: מעטפה מרופדת
