מוצר זה לא נמכר יותר. תוכלו למצוא רכיבים דומים במחלקת שבבי ADC/DAC.

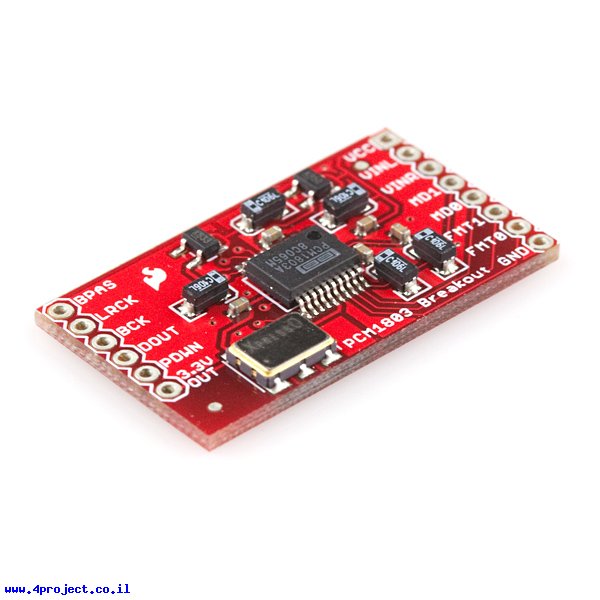

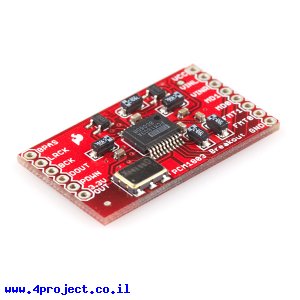

רכיב PCM1803A הוא ממיר אות אנלוגי לדיגיטלי (ADC או A2D) בעל רזולוציה של 24bit ובעל שני ערוצים. הרכיב מיועד להמרת אודיו סטראו באיכות גבוהה ויכול לדגום עד 96KHz.
תקשורת עם הרכיב מתבצעת בפרוטוקול טורי הנקרא I2S. ראו מפרט מצורף לפרטים נוספים.
הרכיב יכול לתפקד כ-Master וגם כ-Slave בערוץ התקשורת ותומך ב-4 צורות העברת הנתונים.
כפי שמומלץ במפרט התכני, האדמות של חלק האנלוגי (AGND) וחלק הדיגיטלי (DGND) של הכרטיס מחוברים עם דשרון בחלקו התחתון של הכרטיס.
הכרטיס כולל מספר רכיבים הדרושים להפעלת הרכיב. ישנם שני מייצבי מתח, אחד ל-5V לחלק האנלוגי של המעגל ו-3.3V לחלק הדיגיטלי. המעגל כולל גם מתנד בתדר 24.576MHz המאפשר בחירה בין קצבי דגימה שונים.
כל הרגליים של הרכיב מובאות לחורים המרוחקים ב-2.54 מ"מ, כולל גם יציאת המייצב של 3.3V להזנת רכיבים נוספים בפרוייקט.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: PCM1803A
- מספר ערוצים: 2
- רזולוצית ADC: 24 bit
- תקשורת: I2S
- מתח עבודה: 3.3 V ,5 V
- אורך: 35.56 מ"מ
- רוחב: 20.32 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (PCM1803A) (קובץ PDF)
- מפרט של פרוטוקול I2S (קובץ PDF)
- דוגמה של קוד ל-Arduino (קובץ ZIP)
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: קופסה קטנה
