כרטיס פיתוח PIC 40 Pin עם USB ל-PIC18F4550

מספר קטלוגי: 4P-254
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר, תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח.

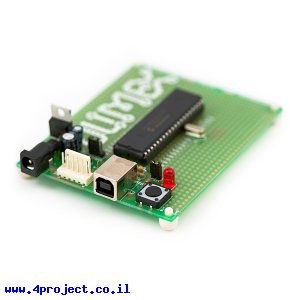

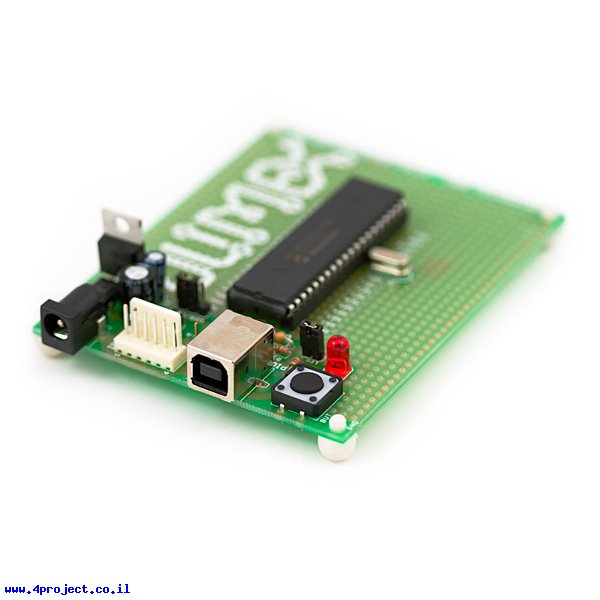

זה הוא כרטיס לפיתוח אפליקציות USB בעזרת מיקרו בקר PIC18F4550. הגדולה של בקר 18F4550 זה שיש לו יכולות USB בתוך הרכיב, כך שאפשר לתכנת אותו עם stacks שונים ולהתנהג כהתקני USB שונים. יצרן הבקרים Microchip מספק פתרונות חינמיים לבקרים שלהם, שזמינים לכולם באינטרנט. התאמה של הבקר ל-HID class תאפשר לכם לבנות עכבר או כל התקן קלט אחר, CDC class יעזור לכם ליצר התקן תקשורת, Mass storage class יאפשר לכם לבנות Disk-On-Key משלכם, אפשר גם לבנות מתאם USB ל-תקשורת טורית.

הכרטיס מסוגל לקבל את המתח שלו מחיבור USB או מספק חיצוני שיעבור דרך מייצב מתח 5V על הכרטיס. הבחירה נעשת בעזרת גשרון (jumper) על הלוח.

הכרטיס כולל גביש 20MHz ורכיבים הדרושים מסביבו, כפתור ומעגל Reset, כפתור לשימוש כללי המחובר ל-RB4, חיבור לתקשורת ICD/ICSP, לד שמחובר עם גשרון (jumper) ל-RD3 ומקום לפיתוח.

לכרטיס יש 4 חורים להרכבה בקוטר 3.3 מ"מ.

הלוח מגיע עם הבקר.

שימו לב:
לא לחבר צורב ICSP כשהמעגל מחובר ל-USB, צורבים PG1 ו-PG2 יכולים לגרום לרכיבי ספק הכח להתחמם יותר מדי.

מאפיינים:

  • בקר: PIC 18F4550
  • אריזה: DIP 40 pin wide
  • תקשורת: USB ,ICSP
  • חיבור: USB-B ,Power 5.5x2.1mm center positive
  • אורך: 100 מ"מ
  • רוחב: 80 מ"מ
  • √RoHS

נתוני משלוח (הסבר):

  • משקל: 75 גרם
  • אריזה מינימלית: קופסה קטנה
