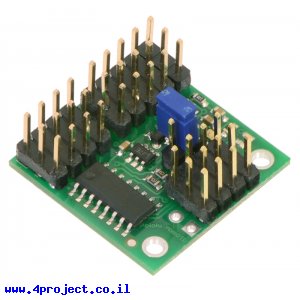

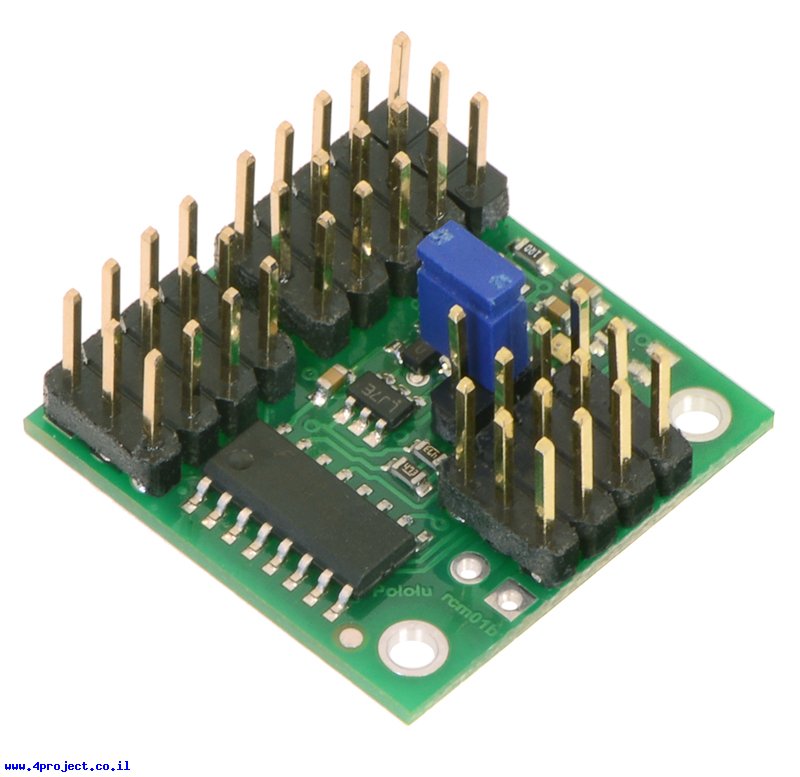

גרסה זו של המוצר מגיעה עם המחברים מולחמים.
כאשר אות PWM בערוץ הבחירה (SEL) קצר מ-1.7mSec, יציאות ה-OUT יעבירו את האותות מכניסות ה-Master, אחרת הם יעבירו את כניסות ה-Slave.
כאשר ערוץ הבחירה לא רואה אות PWM תקני (10-330Hz, 0.5-2.5mS) יש שתי אפשרויות לפעולה. כאשר גשרון FAILMODE סגור, כל היציאות ישארו ב-"0" לוגי עד שאות PWM תקין לא יחזור לערוץ הבחירה. כאשר הגשרון פתוח, המרבב יעביר את הכניסות של ה-Master.
דוגמא לשימוש במרבב כזה:
שני מקלטי שליטה מרחוק במערכת, אחד של המדריך והשני של התלמיד. קו הבחירה מחובר לערוץ נוסף שנשלט ע"י המדריך, כך שהוא יכול להעביר את השליטה על המערכת לתלמיד.
דוגמא נוספת:
במקום המקלט של התלמיד יש מיקרובקר שמסוגל לשלוט עצמאית על המערכת אבל המפעיל עדיין יכול לעבור לשליטה ידנית אם יש צורך.
המתחים שמסופקים ע"י קוי ה-Master צריכים להיות בין 2.5V ל-16V. מתחים אלה משמשים לאספקת מתח הצרכנים שמחוברים לכרטיס (מנועי סרוו לדוגמא) וגם למרבב עצמו.
המוצר מגיע עם כל המחברים מולחמים לכרטיס.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Pololu
- מספר כניסות: 2x 4
- מספר יציאות: 4
- מתח כניסה: 2.5 - 16V
- מתח עבודה: up to 5V
- תקשורת: PWM
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
