כאשר אות PWM בערוץ הבחירה (SEL) קצר מ-1.7mSec, יציאות ה-OUT יעבירו את האותות מכניסות ה-Master, אחרת הם יעבירו את כניסות ה-Slave.
כאשר ערוץ הבחירה לא רואה אות PWM תקני (10-330Hz, 0.5-2.5mS) יש שתי אפשרויות לפעולה. כאשר גשרון FAILMODE סגור, כל היציאות ישארו ב-"0" לוגי עד שאות PWM תקין לא יחזור לערוץ הבחירה. כאשר הגשרון פתוח, המרבב יעביר את הכניסות של ה-Master.
דוגמא לשימוש במרבב כזה:
שני מקלטי שליטה מרחוק במערכת, אחד של המדריך והשני של התלמיד. קו הבחירה מחובר לערוץ נוסף שנשלט ע"י המדריך, כך שהוא יכול להעביר את השליטה על המערכת לתלמיד.
דוגמא נוספת:
במקום המקלט של התלמיד יש מיקרובקר שמסוגל לשלוט עצמאית על המערכת אבל המפעיל עדיין יכול לעבור לשליטה ידנית אם יש צורך.
המתחים שמסופקים ע"י קוי ה-Master צריכים להיות בין 2.5V ל-16V. מתחים אלה משמשים לאספקת מתח הצרכנים שמחוברים לכרטיס (מנועי סרוו לדוגמא) וגם למרבב עצמו.

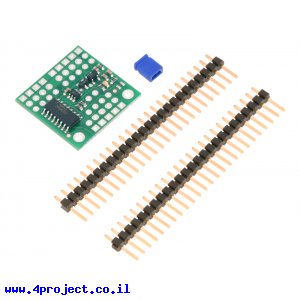

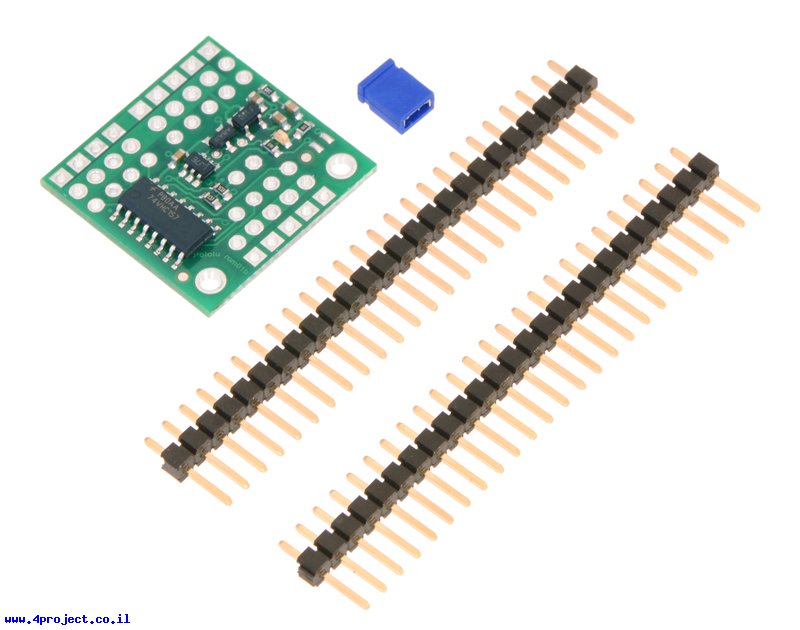

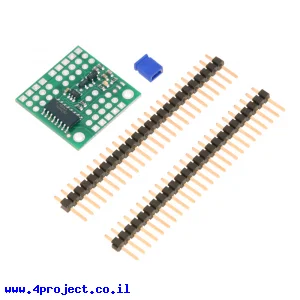

המוצר מגיע עם גשרון ומחברי זכר לא מולחמים, אתם צריכים להלחים אותם למקום או שתוכלו להלחים את החוטים של המערכת ישירות לכרטיס.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Pololu
- מספר כניסות: 2x 4
- מספר יציאות: 4
- מתח כניסה: 2.5 - 16V
- מתח עבודה: up to 5V
- תקשורת: PWM
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
