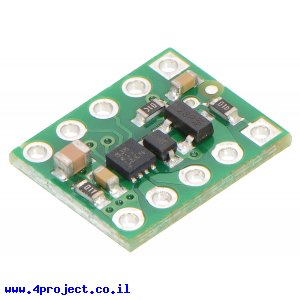

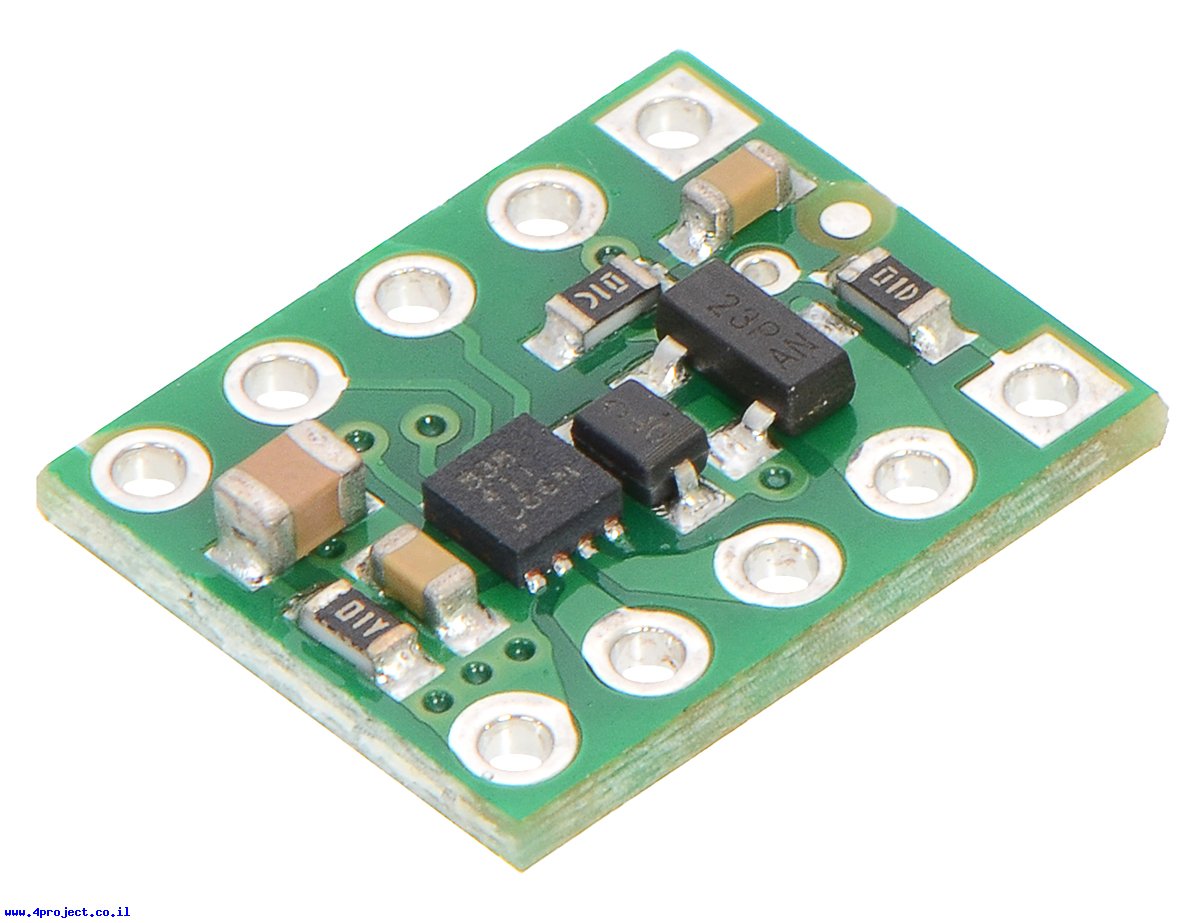

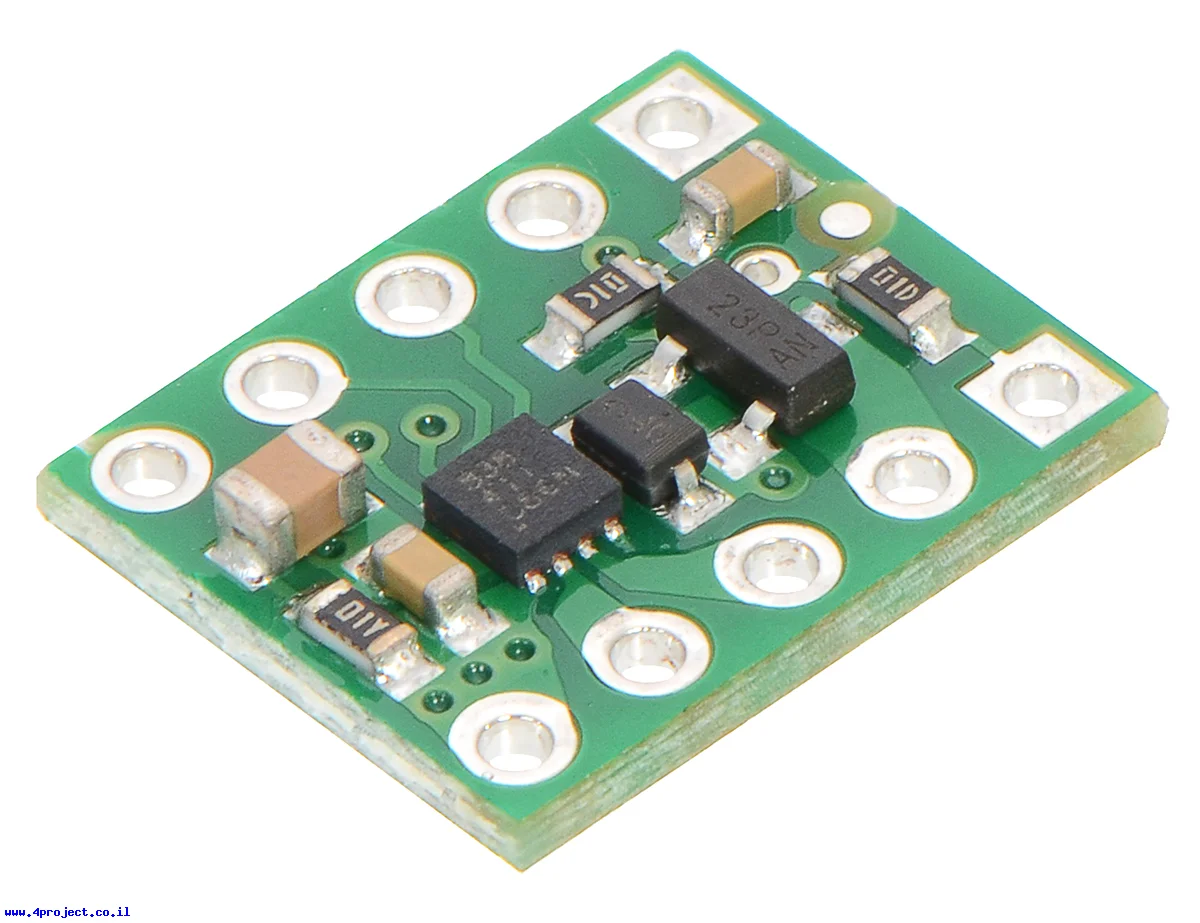

הרכיב בגודל של שבב DIP בעל 10 רגליים, מה שמאפשר עבודה קלה על מטריצה.
רכיב זה יכול לספק עד 1.7A של זרם רציף וכולל הגנות פנימיות מפני מתח הפוך, מתח נמוך, זרם גבוה והתחממות של הרכיב.
הרכיב יכול לעבוד עם מתחי כניסה בין 0V ל-11V וקווי הבקרה שלו מתאימים גם לפרוייקטים הפועלים ב-5V וגם ב-3.3V (בין 1.8V ל-7V).
חיבורי הכרטיס מסודרים כך שבצד אחד נמצאת הבקרה ובצד השני מתח וחיבור המנוע.
הכרטיס מגיע עם שתי שורה של פינים להלחמה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: DRV8838
- יצרן: Pololu
- מתח עבודה: 1.8V~7V
- מתח כניסה: 0V~11V
- זרם רציף מקסימלי: 1.7A
- זרם רגעי מקסימלי: 1.8A
- מספר ערוצים: 1
- תקשורת: Digital ,PWM
- אורך: 12.7 מ"מ
- רוחב: 10.2mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: מעטפה מרופדת
