המתאם יכול להמיר אותות מ-1.5V בצד המתח הנמוך ל-18V בצד המתח הגבוה בשני הכיוונים ו-4 הערוצים מספיקים לרוב ערוצי התקשורת הדו-כיוונית, כמו I2C, SPI ו-TTL אסנכרוני.
הרכיבים נהיים קטנים יותר ויותר, אתם גם מתח העבודה יורד מ-5V הפופולרי ל-3.3V, 2.5V ואפילו ל-1.8V. דרושה עזרה קטנה כדי לתקשר בין כל הרכיבים הפועלים במתחים השונים. לדוגמה, יכול להיות שרכיב שפועל ב-5V לא יקלוט את ה-3.3V כ-"1" לוגי ורכיב שפועל ב-3.3V יכול להינזק אם מספקים לו 5V.
מתאם רמות לוגיות זהו פתרון לבעיה זו, המתרגם את רמות הלוגיות בין שני הצדדים הפועלים במתחים שונים.

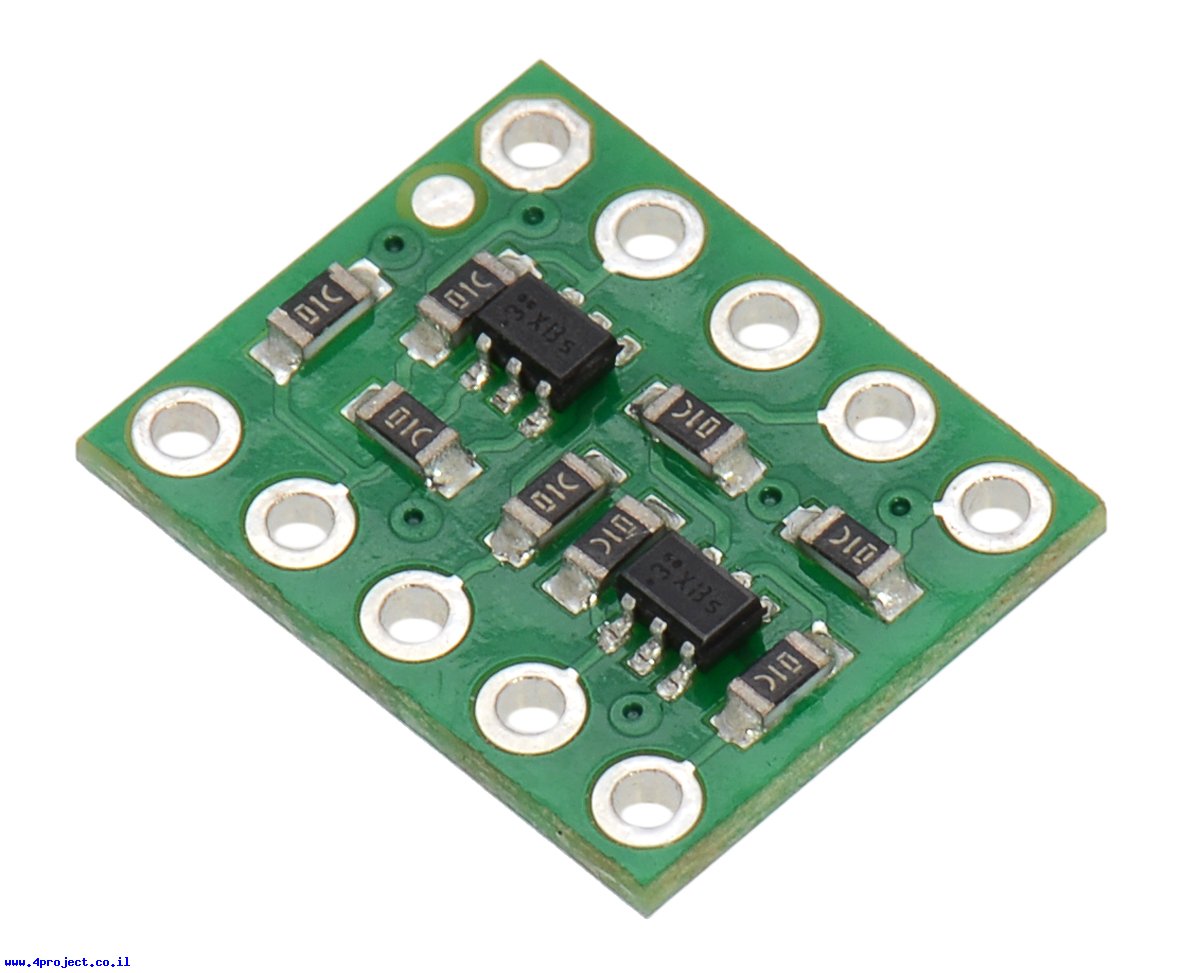

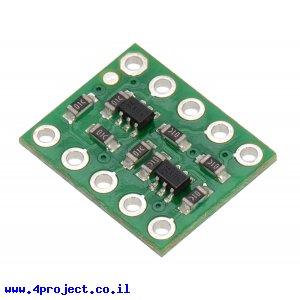

ברכיב משתמש ב-4 טרנזיסטורי MOSFET עם נגדי Pull-Up של 10KOhm בשני הצדדים, מה שמאפשר זמני תגובה טובים גם לערוצי I2C הפועלים בתדר של 400kHz. אפשר לחבר נגדי Pull-Up חיצוניים כדי לשפר את זמן התגובה על חשבון צריכת זרם מוגברת.
כדי שהרכיב יתפקד בצורה תקינה צריך לחבר את המתח הנמוך בצד ה-LV ואת המתח הגבוה בצד ה-HV.
הרכיב מגיע עם שורת פינים שתצטרכו להלחים.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Pololu
- אורך: 12.7 מ"מ
- רוחב: 10.16mm
- מספר ערוצים: 4
קישורים:

נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
