רכיב זה יכול לספק עד 1.7A של זרם רציף וכולל הגנות פנימיות מפני מתח הפוך, מתח נמוך, זרם גבוה והתחממות של הרכיב.
הרכיב יכול לעבוד עם מתחי כניסה בין 4.5V ל-36V וקווי הבקרה שלו מתאימים לעבודה עם בקרים הפועל ב-5V וגם ב-3.3V.

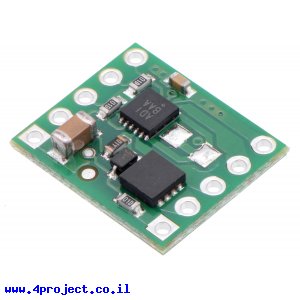

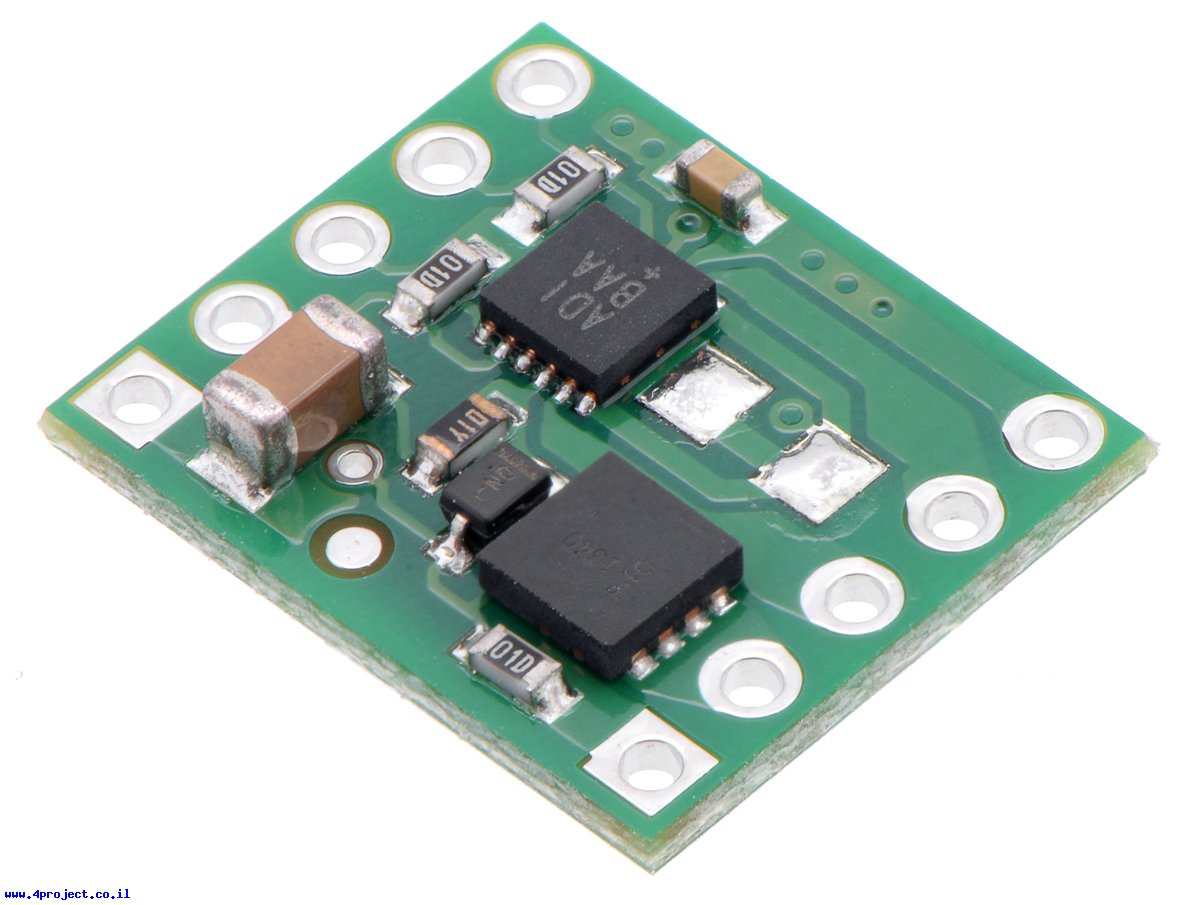

חיבורי הכרטיס מסודרים כך שבצד אחד נמצאת הבקרה ובצד השני מתח וחיבור המנוע.
לבקר זה יש אפשרות להגביל את הזרם המסופק למנוע. כדי לעשות זאת, צריך לחתוך את המוליך על המעגל כפי שמתואר באחת התמונות ולהלחים בשני הפדים הפנויים נגד SMD בגודל 1206 שיקבע את הגבלת הזרם.
הבקר מנסה לשמור שמתח על הנגד לא יעלה מעל 100mV, כך שנגד של 100mOhm יגביל את הזרם ל-1A ונגד של 200mOhm יגביל את הזרם ל-0.5A.
המפרט של הרכיב מציין שזרם המקסימלי שלו הוא 2.5A, אבל אספקת הזרם תלויה מאוד ביכולת שלכם לקרר את הרכיב. היצרן של הלוח הצליח לקבל ממנו 1.7A למשך זמן ממושך בטמפרטורת החדר. תוספת של גוף קירור או מאוורר ישפרו את הביצועים.
הכרטיס מגיע עם שתי שורה של פינים להלחמה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MAX14870
- יצרן: Pololu
- מתח עבודה: 3.3V ,5V
- מתח כניסה: 4.5 - 36V
- זרם רציף מקסימלי: 1.7A
- זרם רגעי מקסימלי: 2.5A
- מספר ערוצים: 1
- תקשורת: Digital ,PWM
- אורך: 15.3mm
- רוחב: 12.7 מ"מ
קישורים:

נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
