חישן אינפרה-אדום לזיהוי עצם עד 30 ס"מ - TSSP77038 - בהירות נמוכה

מספר קטלוגי: 4P-5873 / POL-2579
מחיר / מחירים
27.90 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 5 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

זהו מודול קטן המבוסס על רכיב TSSP77038 של חברת Vishay המסוגל לזהות עצמים מרוחקים ממנו עד 30 ס"מ. רכיב זה לא מסוגל לציין את המרחק עד העצם, אלא רק את העובדה שיש עצם בטווח הראיה שלו. במצב כזה יציאת ה-out של הרכיב תרד ל-"0" לוגי.

רכיב זה מצויין לזיהוי שמישהו עבר מול החישן, מניעת התנגשות וכו'.

המודול בנוי מחישן אינפרא אדום המכויל לתדר של 38KHz ולד אינפרא אדום בצידו השני של המעגל ששולח פולסים בתדר זה. כשהשידור מוחזר מגוף שמופיע מול המודול, החישן מזהה את התדר ומוריד את קו ה-OUT ל-"0" לוגי.
בגרסה זו של המודול הלד מופעל בעוצמה נמוכה כדי להגיע למרחק של 30 ס"מ. צריכת הזרם של המודול במתח של 5V היא 8mA. בעבודה ב-3.3V העוצמה של הלד תפחת ומרחק הזיהוי יהיה קטן יותר. אם תרצו להפעיל את הלד באותה העוצמה כמו בעבודה עם מתח של 5V, תוכלו להלחים את הגשרון הפתוח בצד של הלד.

לרכיב זה יש קו "enable" שיכול שיכול לכבות את הלד כשהוא מוחזק ב-"0" לוגי. הקו מחובר ל-VCC כברירת מחדל, כך שאפ אין לכם צורך לשלוט בו, תוכלו להשאיר אותו לא מחובר.

יעילות של המודול תלויה מאוד בשטח, צורה וצבע של הגוף שהוא מזהה. גם התאורה של הסביבה יכולה להשפיע מאוד על העבודה שלו. העלומה של הלד מאוד רחבה, אם תרצו למקד את איזור הזיהוי, אפשר לבנות מסגרת כלשהי סביב המודול כדי לחסום את האור המפוזר מהלד. שימו לב שהמסגרת יכולה לגרום להחזר של האור, מה שיגרום לזיהוי שגוי של עצם.
חישנים מסוג זה יכולים להפריע אחד לשני אם מפעילים אותם יחד.

בצד הקולט של המעגל ישנו לד שמחובר לקו ה-OUT ויכול לשמש כחיווי כשעצם מזוהה. בצד המשדר ישנו לד נוסף שידלק כשלד האינפרא אדום מופעל.

הפוטנציאומטר הקטן על המעגל משמש לשינוי תדר העבודה של הלד. תוכלו להקטין את המרחק הזיהוי ע"י סיבוב הפוטנציאומטר.

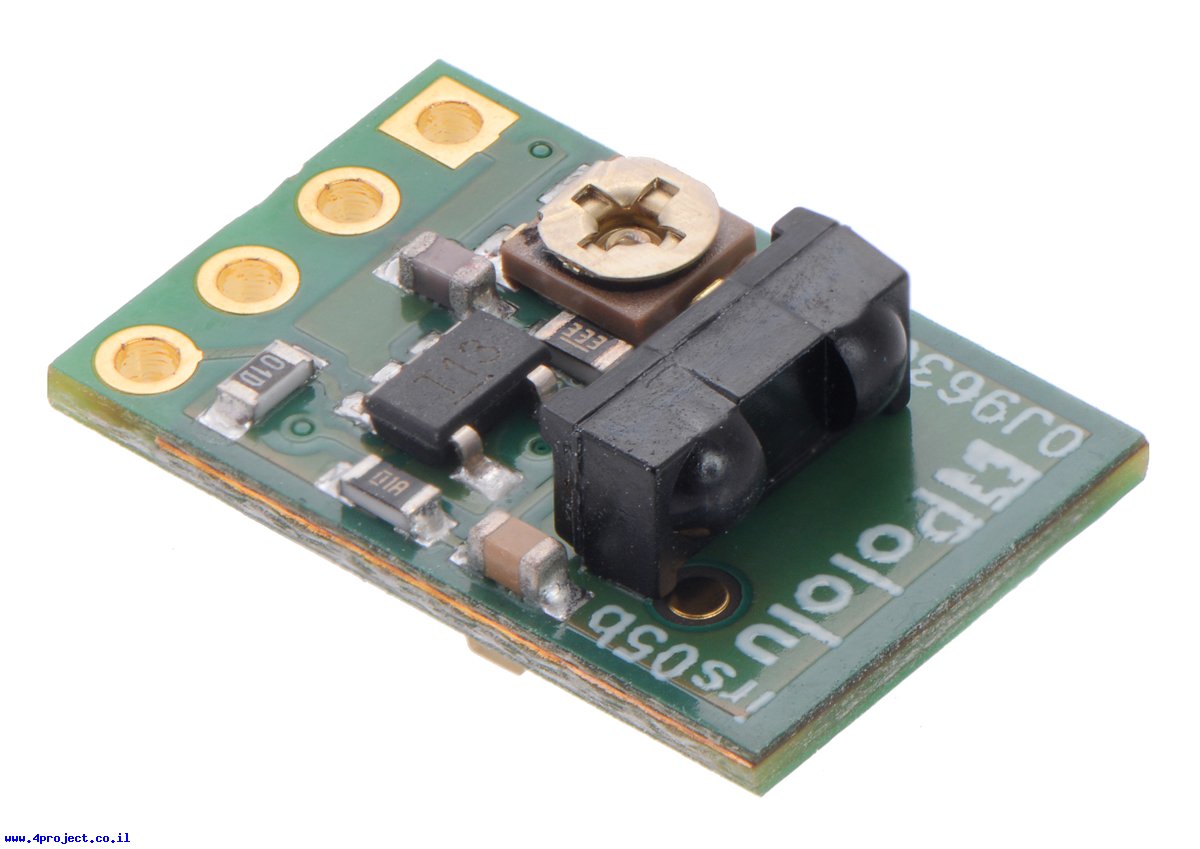

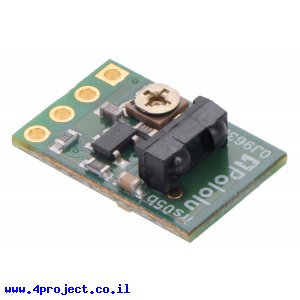

הרכיב מגיע עם שורת 4 פינים ישרים ו-4 בזווית של 90 מעלות לא מולחמים ללוח, כפי שמופיע בתמונה.

מאפיינים:

  • דגם: TSSP77038
  • מתח עבודה: 3.3 V ,5 V
  • זרם: 8 mA
  • מרחק מקסימלי: 30 ס"מ
  • תקשורת: Digital
  • קצב עדכון: 1KHz
  • אורך: 15.24 מ"מ
  • רוחב: 10.16 מ"מ
  • גובה: 5.08 מ"מ

נתוני משלוח [?]:

  • משקל: 2 גרם
  • אריזה מינימלית: מעטפה מרופדת
