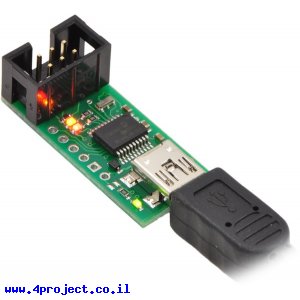

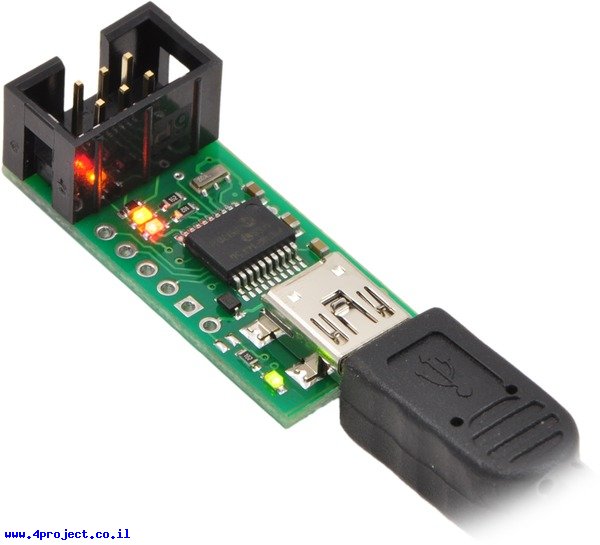

צורב AVR של Pololu

זהו צורב בקרי AVR של חברת Pololu, זול, מהיר וקל לשימוש. הוא עובד עם סביבות פיתוח AVRDude ו-AVRStudio ונתמך על מערכת הפעלה WinXP-SP3, Win7 ו-Linux.

הצורב מדמה פרוטוקול AVRISPV2/STK500 ומופיע במחשב כפורט טורי דרכו התוכנות יכולות לבצע את הצריבה.
הצורב אמור להיות מסוגל לצרוב את כל רכיבי ה-AVR הפועלים ב-5V, אך כמובן לא נבדק על כל הרכיבים. הצורב לא יכול לצרוב משפחת ה-XMega של Atmel.

הצורב לא מספק מתח לרכיב הנצרב, אבל אפשר להתחבר לקו ה-5V שמעביר את המתח של מחבר ה-USB.

לצורב יש שתי תכונות נוספות שיכולות לעזור לכם לא רק לצרוב את הרכיב, אלא גם לנפה שגיאות במעגל. חוץ מהפורט הטורי שמשמש לצריבת הרכיבים, הצורב מוסיף למערכת פורט טורי נוסף שיכול לשמש כמתאם USB-ל-טורי ברמות TTL, כך שאפשר לצרוב ולראות את הלוגים של הריצה ללא ניתוקים או חיבורים של כבלים שונים.

התכונה השניה היא יכולת לדגם 2 קווים אנלוגיים בקצב של 10KHz ברזולוציה של 8 ביט או קו אנלוגי אחד ב-20KHz/7bit וקו דיגיטלי אחד. זה לא ממש תחליף לסקופ, אבל יכול לעזור במקרים מסויימים.
בעמוד המוצר המקושר תוכלו למצוא תוכנה ל-Windows שתראה לכם את המדידות ותוכנה נוספת שמשמשת לקביעת הגדרות הכרטיס (לדוגמא לשינוי מהירות הצריבה).

הצורב מגיע עם כבל USB וכבל ICSP בעל 6 פינים (2x3).

מחלקות עם מוצרים דומים:

• צורבים למיקרובקרים ממשפחת AVR microcontrollers AVR

מאפיינים:

• יצרן: Pololu
• מתח עבודה: 5V
• חיבור: USB-miniB ,ICSP

קישורים:

• מדריך למשתמש (קובץ PDF)
• עמוד הבית של המוצר

נתוני משלוח (הסבר):

• משקל: 40 גרם
• אריזה מינימלית: קופסה קטנה
