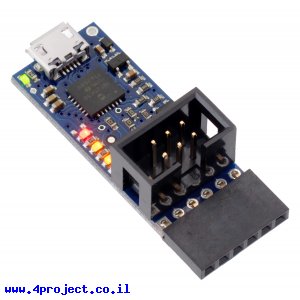

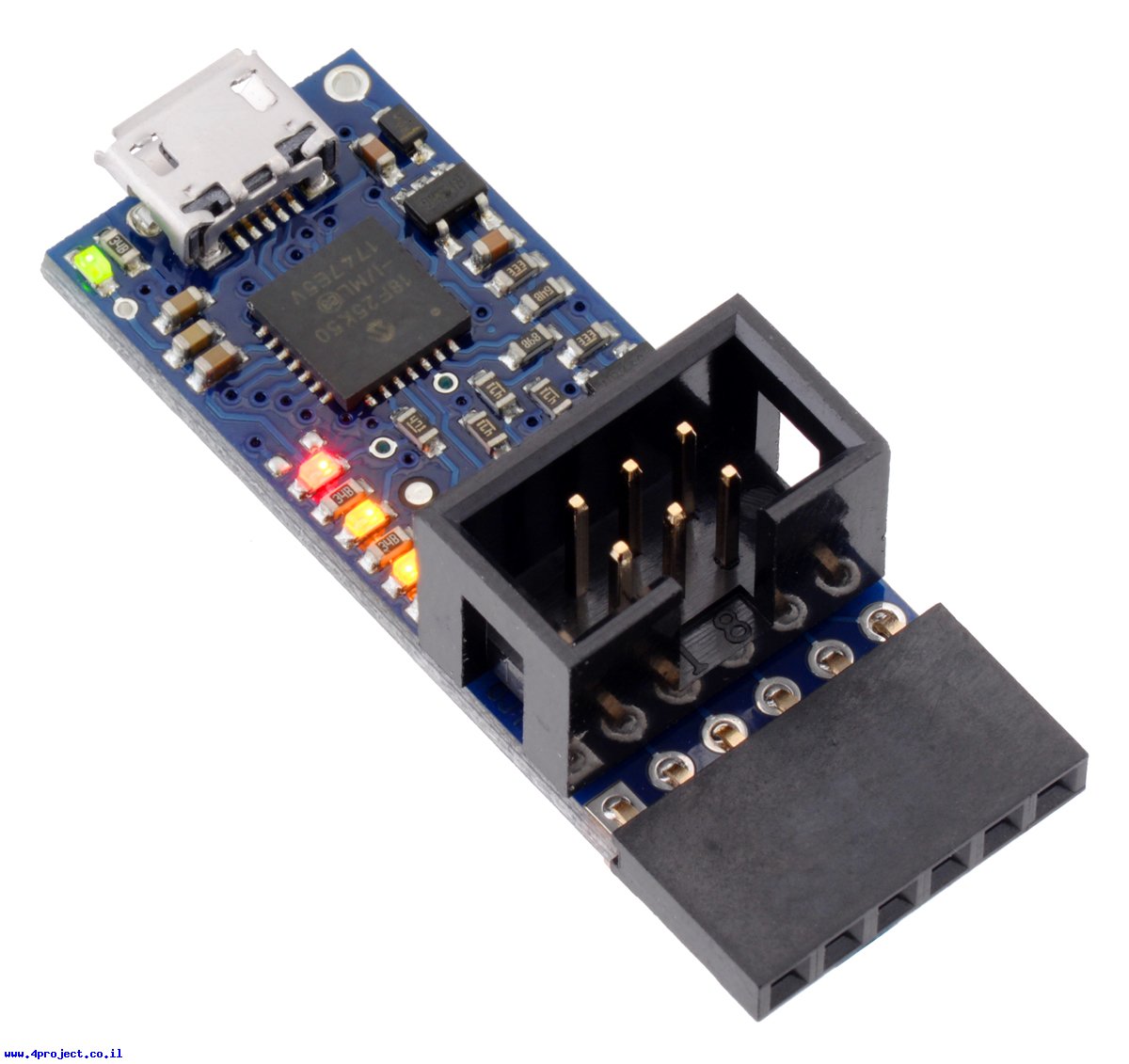

הצורב מדמה פרוטוקול STK500 ומופיע במחשב כפורט טורי דרכו התוכנות יכולות לבצע את הצריבה.
הצורב אמור להיות מסוגל לצרוב את כל רכיבי ה-AVR ממשפחת ה-ATmega הפועלים ב-5V וגם ב-3.3V, אך כמובן לא נבדק על כל הרכיבים. גם חלק ממשפחת ATtiny נתמכת, אבל לא הרכיבים שדורשים ממשק TPI. הצורב לא יכול לצרוב משפחת ה-XMega של Atmel או רכיבים אחרים בארכיטקטורה של 32 ביט.
הצורב יכול לספק מתח למעגל הנצרב, אם צריכת הזרם לא גבוהה. רצוי לספק מתח חיצוני למעגל.
חוץ מהפורט הטורי שמשמש לצריבת הרכיבים, הצורב מוסיף למערכת פורט טורי נוסף שיכול לשמש כמתאם USB-ל-טורי ברמות TTL, כך שאפשר לצרוב ולראות את הלוגים של הריצה ללא ניתוקים או חיבורים של כבלים שונים.
החיבורים בקצה של המודול מסודרים באותו הסדר כמו במתאמי FTDI הנפוצים.
הצורב מגיע עם כבל ICSP בעל 6 פינים ומחבר שורה זכר בעל 6 פינים ארוכים בשני הצדדים שיכול לעזור בחיבור הצד של מתאם TTL למחברי נקבה.
הצורב מגיע ללא כבל USB, תצטרכו כבל USB A ל-microB כדי לחבר אותו למחשב.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Pololu
- מתח עבודה: 3.3V ,5V
- חיבור: USB-microB ,ICSP
קישורים:
נתוני משלוח (הסבר):
- משקל: 40 גרם
- אריזה מינימלית: קופסה קטנה
