מגן Arduino אב-טיפוס 1.0 - מורכב

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino.


מגן אב-טיפוס זה מתאים לכרטיסי Arduino עם פריסת פינים חדשה, כמו בכרטיסי UNO R3 ו-Leonardo, כרטיסים אלה מכונים ככרטיסי Arduino 1.0.

מגן זה מיועד לבניית הרחבות לכרטיסי Arduino וכולל איזור גדול להלחמת רכיבי PTH, מקום להלחמת רכיב SMD בעל 14 רגליים מרווחים ב-1.27 מ"מ (50mil) ופסים לחיבור יעיל של מתח ואדמה.
המגן מאפשר חיבור לכל המחברים של כרטיס הארדואינו אליו הוא מורכב, כולל גם המחברים החדשים עם קווי תקשורת I2C ו-IOREF, מחבר ה-ICSP וגם כפתור ה-Reset.

במקום להלחים את הרכיבים, אפשר להשתמש במטריצת מיני שתאפשר יצירה מהירה של הרחבה לכרטיס הארדואינו.

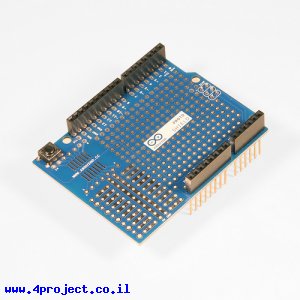

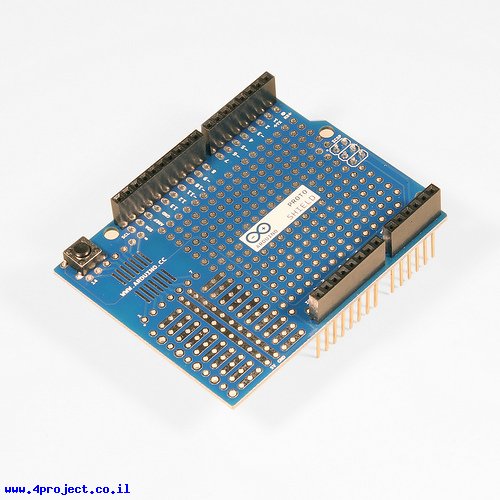

המגן מגיע מורכב, כמו שהוא מופיע בתמונות.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• יצרן: Arduino Team
• √RoHS

קישורים:

• עמוד הבית של המוצר
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 35 גרם
• אריזה מינימלית: קופסה קטנה
