מגן Arduino PWM

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino, בקרי מנוע סרוו.

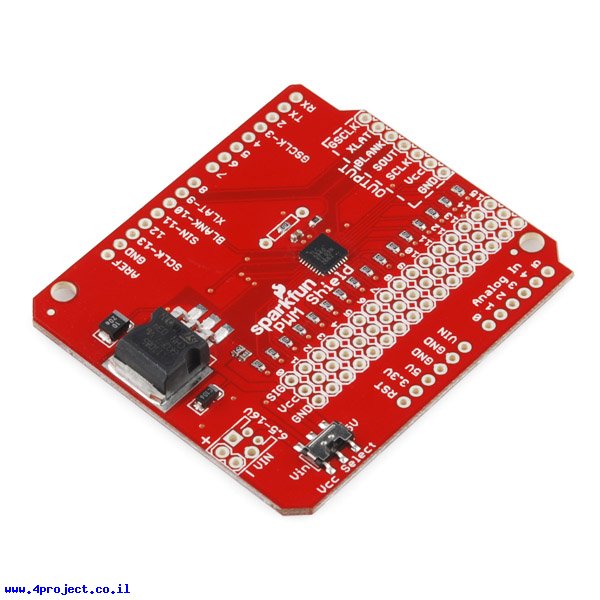

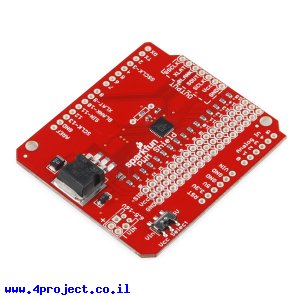

מגן זה מאפשר להגדיל את כמות יציאות ה-PWM הזמינות לבקר ע"י שימוש ברכיב TLC5940. הרכיב מאפשר ליצר 16 אותות PWM ברזולוציה של 12 ביט, כלומר 4096 אפשרויות שונות לכל ערוץ.

כל 16 היציאות מובאות לחיבורים מרוחקים 2.54 מ"מ בין 3 הקווים של VCC, GND והסיגנל, אבל המרחק בין השלשות קצת גדול יותר כדי לאפשר חיבור ישיר של מחברי מנועי הסרוו.

בקצה של הכרטיס תמצאו מספר קווים המסומנים כ-OUTPUT. קווים אלה מאפשרים שרשור של מספר בלתי מוגבל של רכיבי TLC5940 נוספים ליצירת כמות גדולה של אותות PWM. סידור קווי היציאה מאפשר חיבור ישיר של רכיב TLC5940 על כרטיסון.

הכרטיס מאפשר אספקת מתח נפרדת ליציאות הערוצים מה שמאפשר להזין את מנועי הסרוו ממקור מתח נפרד למתח של המעגלים הלוגיים. המפסק שעל הכרטיס משמש לבחירה בין אספקת מתח ישירה ממחבר ה-VIN או מיציאת מייצב המתח שעל הכרטיס.
כדי לאפשר עבודה ישירה עם מנועי הסרוו, לכל יציאת ערוץ מחובר נגד PullUp של 2.2 קילו אום ובנוסף מחובר גם נגד 2.2 קילו לכניסת הגבלת הזרם של הרכיב, מה שמאפשר זרם יציאה של 17.8mA. במקביל לנגד זה יש מקום להלחמת נגד נוסף, כך שתוכלו לשנות את זרם היציאה אם יש לכך צורך. את חישוב ערכי הנגד תוכלו למצוא בשרטוט המקושר.

שימו לב:
כרטיס זה מגיע בלי פינים לחיבור לארדואינו, אנחנו ממליצים להשתמש בפינים ארוכים בעלי 6 ו-8 רגליים.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח
• בקרי מנוע

מאפיינים:

• מספר ערוצים: 16
• רזולוציה: 12Bit

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט של הרכיב (TLC5940) (קובץ PDF)
• ספריה ל-Arduino

נתוני משלוח (הסבר):

• משקל: 13 גרם
• אריזה מינימלית: מעטפה מרופדת
