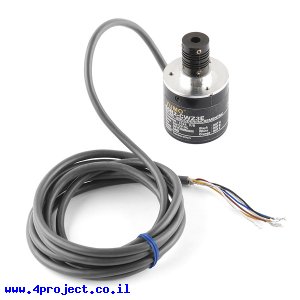

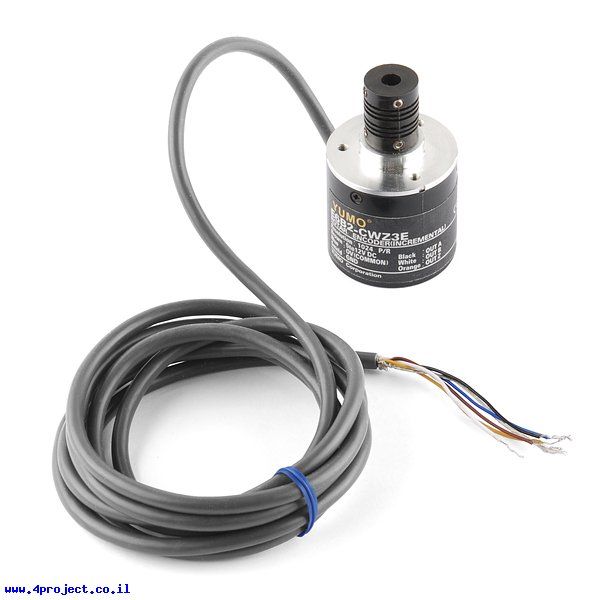

מקודד סיבובי 1024 צעדים (Quadrature)

זהו מקודד סיבובי המספק 1024 פולסים לסיבוב שלם של ציר. הנתונים מתקבלים בצורת קוד גריי מה שמאפשר להבין את מהירות וכיוון הסיבוב של המקודד.

שימוש במקודד מאפשר לתת משוב לסיבוב המנוע, כך שאפשר לחשב את המרחק שהמערכת עברה, או שאפשר פשוט להשתמש בו כקלט סיבובי מדוייק מאוד.

המקודד מגיע עם מצמד גמיש עשוי מפלסטיק ובעל חורים בקוטר 6 מ"מ בשני הצדדים.
אורך החוט הוא כ-2 מטר.

מחלקות עם מוצרים דומים:

• אביזרים למנועי DC
• רכיבי מכניקה שונים

מאפיינים:

• מתח עבודה: 5 - 12 V
• קוטר ציר: 6 מ"מ
• צורת ציר: D
• מהירות סיבוב: עד 6000 סל"ד
• רזולוציה: 1024 P/R

קישורים:

• מפרט טכני (A6B2-CWZ3E-1024) (קובץ PDF)
• דוגמה של קוד

נתוני משלוח (הסבר):

• משקל: 197 גרם
• אריזה מינימלית: קופסה קטנה
