מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת Raspberry PI.
DVK512 הוא תוסף לכרטיס פיתוח Raspberry PI הכולל מחברים ושכלולים נוספים שיעזור לכם ליעל את עבודת הפיתוח על Raspberry PI.

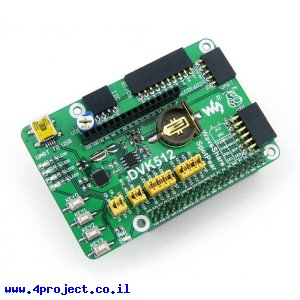

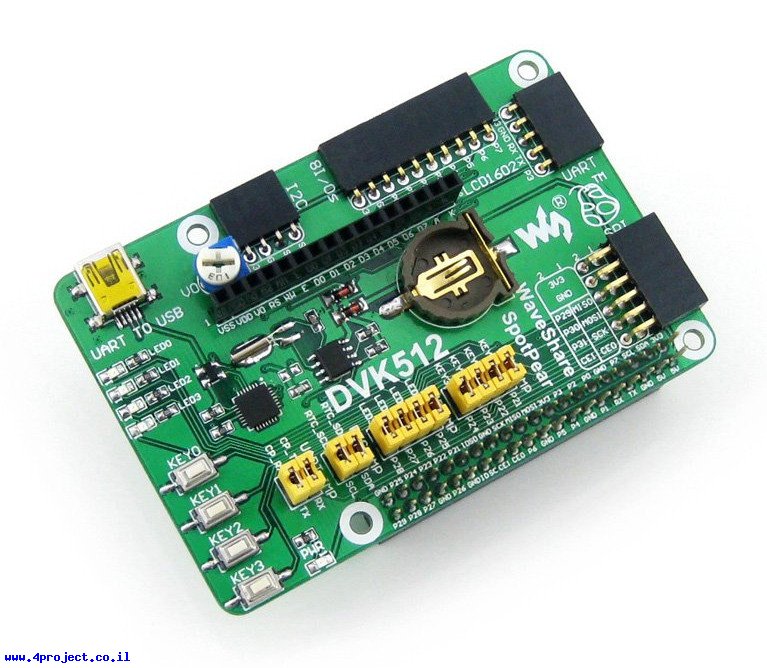

על התוסף תמצאו את הדברים הבאים (לפי התמונה הממוספרת):
- חברים לכרטיס Raspberry PI
- מחבר עם קווי UART
- מחבר עם 8 קווי I/O
- מחבר עם קווי SPI
- מחבר עם קווי I2C
- מחבר המתאים לחיבור מסכי תצוגת טקסט 16x2
- מחבר USB miniB המחובר למתאם USB ל-UART מדגם CP2102 המורכב על התוסף
- לד לחיווי המתח
- לדים לחיווי פלט כללי המחוברים לקווים הניתנים לשליטה
- כפתורים קלט
- נגד משתנה סיבובי לשליטה על עוצמת תאורת רקע של תצוגת טקסט 16x2
- בית סוללת כפתור CR1220 לגיבוי נתוני שבב השעון (הסוללה לא כלולה)
- שבב שעון PCF8563
- מתנד 32.768KHz לשבב השעון
- שבב המרה USB ל-UART מדגם CP2102 שיכול לשמש ל-debugging
- גשרונים המחברים את קווי הנתונים של CP2102 לקווים של ה-PI
- גשרונים המחברים את קווי הנתונים של שבב השעון לקווים של ה-PI
- גשרונים המחברים את הלדים לחיווי כללי לקווים של ה-PI
- גשרונים המחברים את כפתורי הקלט לקווים של ה-PI
כשהגשרונים המוזכרים סגורים, הקווים מחוברים לקווים שם ה-PI המצויינים על המעגל. אפשר לפתוח את הגשרון לניתוק הקווים או לקחת חוט גישור ולחבר את הקווים הרלוונטיים לקווים האחרים במחבר המחבר את התוסף ל-כרטיס Raspberry PI.
המחברים על הכרטיס מתאימים למגוון רכיבי הרחבה של היצרן.
התוסף מגיע עם כבל USB miniB, כמה כבלי גישור, ספייסרים, ברגים ואומים לחיבור הכרטיס ל-Raspberry PI.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: DVK512
- יצרן: WaveShare
קישורים:
נתוני משלוח (הסבר):
- משקל: 130 גרם
- אריזה מינימלית: קופסה קטנה
