הכרטיס כולל הגנות מפני זרם יתר, קצרים, מתח הפוך או נמוך מדי.
על הכרטיס יש גם חיישן אינפרה-אדום שיכול להיות שימושי אם אתם בונים רובוט נייד בעזרת הכרטיס.
הבקר עובד עם מתחים בין 7V ל-40V ויכול לספק עד 5A לכל מנוע.
על הכרטיס יש גם מייצב מתח שיכול לספק עד 2A להזנה של ה-PI.

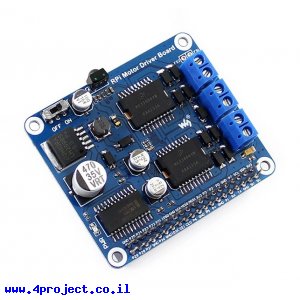

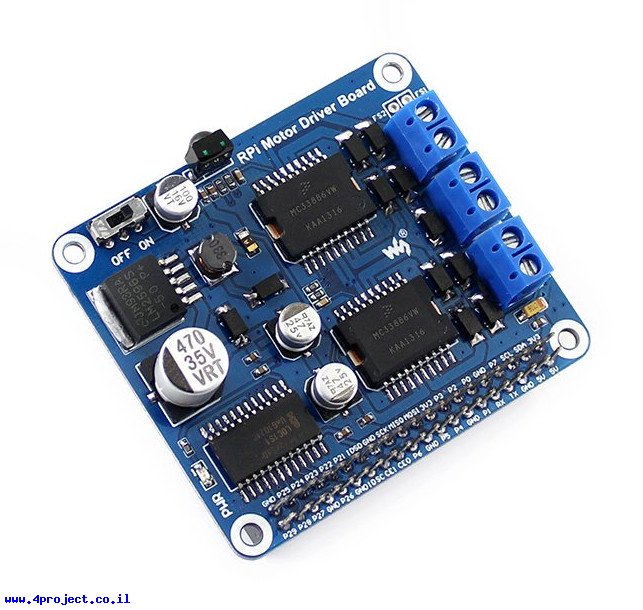

על התוסף תמצאו את הדברים הבאים (לפי התמונה הממוספרת):
- מחברים לכרטיס Raspberry PI
- מחברי טרמינל למנועים
- מחבר טרמינל לחיבור מתח חיצוני
- רכיב 74LVC4245AD להמרת רמות לוגיות (3V ל-5V)
- בקר מנוע MC33886
- מייצב מתח LM2596-5.0
- חיווי מתח
- מפסק למציין האם התוסף יספק את המתח ל-PI (מצב ON) או שכרטיס PI יספק את המתח לתוסף מנוע זה (מצב OFF)
- פיוז אוטומטי של 2A להגנה על כרטיס ה-PI
- חיישן אינפרה אדום
- דיודות להגנה מפני קפיצות מתח על קווי המנועים
- דיודה להגנה מפני מתח הפוך
התוסף מגיע עם ספייסרים, ברגים ואומים לחיבור הכרטיס ל-Raspberry PI.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RPi Motor Driver Board
- יצרן: WaveShare
- מתח עבודה: 3.3V
- מתח כניסה: 7V~40V
- זרם רציף מקסימלי: 5A למנוע
- מספר ערוצים: 2
- אורך: 65 מ"מ
- רוחב: 56 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 40 גרם
- אריזה מינימלית: קופסה קטנה
