תוסף ל-Raspberry PI עם 3 ממסרים

מספר קטלוגי: 4P-5753 / WS-11638
מחיר / מחירים
74.90 ₪
67.41 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 0


מצטערים, כרגע אין לנו את המוצר במלאי, אבל נוכל להזמין מהספק
אנחנו מתכננים להזמין מהספק 5 יחידות נוספות

זמן אספקה

כ-30 ימי עבודה + זמן משלוח בארץ


הזמנה

תוסף ל-Raspberry PI עם 3 ממסרים
לחץ להגדלה
!!! מבצע !!!
התמונות להמחשה בלבד
מוצר זה לא נמצא במלאי כרגע, לכן אנו מציעים לכם הנחה של 10.0% כפיצוי על כך שתצטרכו לחכות להגעת המוצר.
הנחה זו תקפה רק למזמינים ומשלמים דרך האתר.

זהו תוסף לכרטיס פיתוח Raspberry PI עם 3 ממסרים המאפשרים שליטה על 3 צרכני זרם גדולים.

הממסרים מסוגלים למתג מתחים עומסים של 250VAC/5A או 30VDC/5A.
הבקרה על הממסרים עוברת דרך שבבי בידוד אופטי להגנה מיטבית על הכרטיס.
על המעגל תמצאו לדים לחיווי מצב הממסר וגם גשרונים (Jumpers) לשינוי קווי הבקרה.

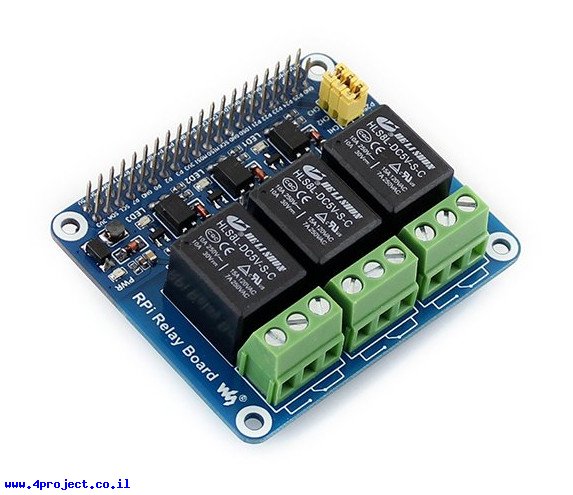

על התוסף תמצאו את הדברים הבאים (לפי התמונה הממוספרת):
  1. חברים לכרטיס Raspberry PI
  2. מחברי טרמינל לחיבור העומס
  3. ממסרים
  4. שבבי בידוד אופטי PC817
  5. נוריות חיווי מצב הממסר
  6. לד לחיווי המתח
  7. גשרונים לקביעת קווי הבקרה (כשגשרון סגור, נעשה שימוש בקו בקרה ברירת המחדל כפי שמופיע בקוד לדוגמא. כשהגשרון פתוח תוכלו לחבר את הפין CH לקו הרצוי על המחבר המתחבר ל-RPI בעזרת חוט גישור)

התוסף מגיע עם ספייסרים, ברגים ואומים לחיבור הכרטיס ל-Raspberry PI.

מחלקות עם מוצרים דומים:

מאפיינים:

  • יצרן: WaveShare
  • דגם: RPi Relay Board
