IMU בעל 9 דרגות חופש - Razor IMU

מספר קטלוגי: 4P-5510
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

IMU זה ראשי תיבות של Inertial Measurement Unit או בעברית מערכת מדידה איטנרציאלית. מערכת IMU מסוגלת למדוד ולדווח מהירות, מיקום, כיוון וכוחות הפועלים על מטוס. המערכת בד"כ מורכבת מג'ירוסקופים, חישני תאוצה, GPS וחישנים או מעבדים נוספים. מערכות אלה בד"כ נמדדות בכמות הצירים והמדדים (DOF) שהמערכת מסוגלת לספק ולעבד (Degrees Of Freedom). מערכות אלה בד"כ לא זולות, אבל משתלמות הרבה יותר (מבחינת עלות, גודל ומשקל) מאשר להרכיב אותה לבד מחישנים נפרדים.

תחליף:
מוצר זה לא נמכר יתר. תוכלו למצוא מוצרים דומים במחלקת IMU.

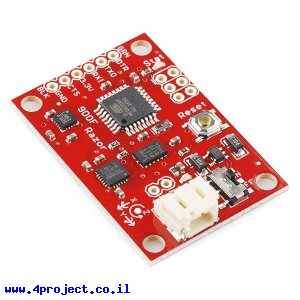

זהו Razor IMU ה כולל 3 חישנים שונים שמספקים בסה"כ נתונים של 9 דרגות חופש.

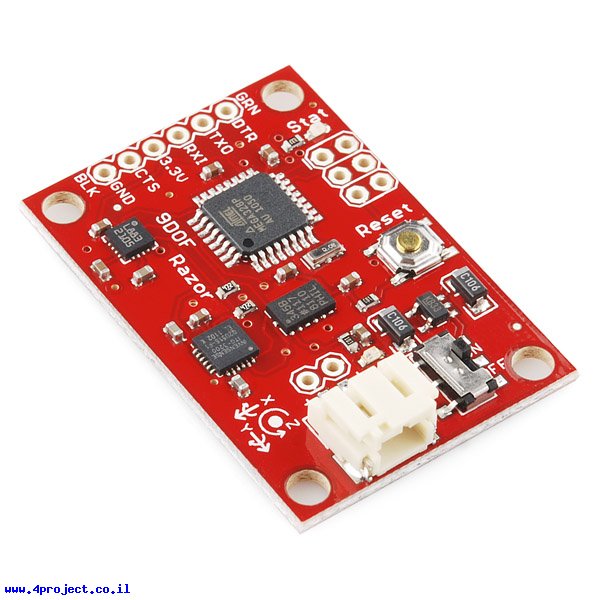

על המעגל מורכבים חישן תאוצה ADXL345, מצפן דיגיטלי HMC5883L, ג'ירוסקופ ITG-3200 ומיקרובקר ATmega328 המטפל בכל המידע מהחישנים וממזג אותו לנתונים שימושיים יותר.

תוכלו פשוט להתחבר לקווי ה-Rx/Tx ולהתחיל לתקשר איתו בקצב של 57600bps.
הקוים מסודרים כך שאפשר לחבר מתאם או כבל FTDI כדי לחבר אותו ישירות למחשב.

כל המערכת עובדת במתח של 3.3V הבקר רץ בתדר של 8MHz. על המעגל ישנו מייצב מתח שיכול לקבל בין 3.5V ל-16V.

הבקר מגיע צרוב עם Bootloader המתאים להגדרה של כרטיס "Arduino Pro or Pro Mini (3.3v, 8mhz) w/ATmega328".
התוכנה שצרובה בזכרון הבקר מציגה את הנתונים דרך חיבור ה-UART. אפשר תמיד לשנות אותה לפי הצרכים שלכם ולצרוב מחדש.

מאפיינים:

  • דגם: Razor IMU
  • דרגות חופש: 9 DOF
  • מתח עבודה: 3.3 V
  • מתח כניסה: 3.5-16V
  • תקשורת: UART TTL
  • אורך: 41 מ"מ
  • רוחב: 28 מ"מ
  • √RoHS

נתוני משלוח (הסבר):

  • משקל: 9 גרם
  • אריזה מינימלית: קופסה קטנה
