מגן Arduino עם 4 ממסרים

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

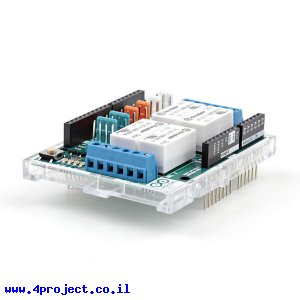

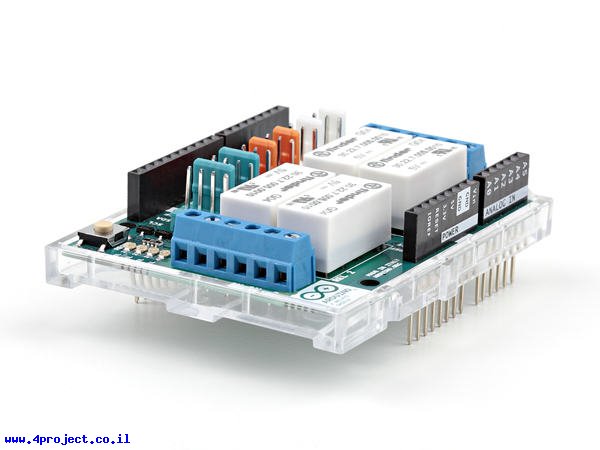

זהו מגן Arduino עם 4 ממסרים שיעזרו לכם למתג מתחים גבוהים שאי אפשר למתג ע"י קווים הדיגיטליים של מיקרובקר.

לפי האתר של היצרן, הממסרים מתאימים למיתוג מתח DC של עד 30V וזרם עד 2A.
לא מוזכר מתח AC, כך שהממסר מתאים לדוגמא להדלקת לדים של 12V, אספקת מתח למנועי DC וכו'.

לכל ממסר אפשר להתחבר לקו Normaly Open - NO או ל-Normaly Closed - NC.
על המעגל ישנם 4 לדים המראים את מצב הפעולה של כל ממסר.

הממסרים נשלטים ע"י קווי Arduino הבאים:

• ממסר 1 - פין 4
• ממסר 2 - פין 7
• ממסר 3 - פין 8
• ממסר 4 - פין 12

המגן מגיע מורכב על תושבת פלסטית כדי לייצר חוצץ בין בקר ה-Arduino ולמנוע קצרים אפשריים עם מתחים גבוהים.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields
• ממסרים - Relays

מאפיינים:

• דגם: Arduino Relay Shield
• יצרן: Arduino Team
• מתח מקסימלי: 30 V
• זרם: 2 A
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 70 גרם
• אריזה מינימלית: קופסה קטנה
