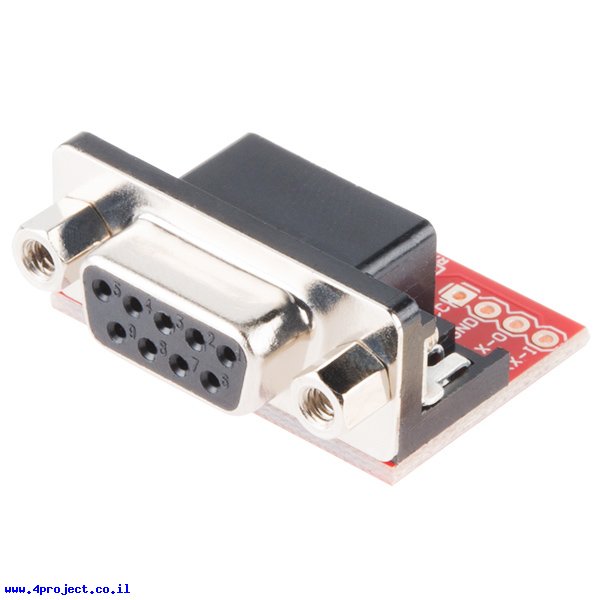

מתאם EIA-232 לרמות TTL - עם מחבר DB9

זהו מתאם שיעזור לכם לתקשר בין מיקרובקר עם ערוץ תקשורת UART ברמות מתח של TTL לבין מחשב עם מחבר תקשורת טורית.

למען האמת הרכיב לא ממיר למתחים של פרוטוקול RS-232 שהם +/-12V אלא למתחים של EIA-232 שהם +/-3-12V. במחשבים מודרניים (בני פחות מ-10) נעשה שימוש בפרוטוקול EIA-232 לתקשורת טורית, כך שסיכוי מאוד גבוה שמוצר זה יתפקד כמו שצריך.

הממיר יכול לעבוד בקצבים בין 300 ל-115200bps. המתח שתספקו ב-VCC הוא המתח בצד ה-TTL. תספקו 5V, אז רמות הלוגיות בצד ה-TTL יהיו 5V. תספקו 3.3V, אז יהיה 3.3V.

מוצר זה מבוסס על רכיבי SMD ומגיע עם מחבר DB-9 מורכב.

מחלקות עם מוצרים דומים:

• רכיבי תקשורת RS-232
• כלים למחשב - Computer tools
• כלי עבודה למחשב - Computer tools

מאפיינים:

• יצרן: SparkFun
• דגם: RS232 Shifter - SMD
• חיבור: DB-9
• אורך: 30.5mm
• רוחב: 27.9mm

קישורים:

• שרטוט (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 11 גרם
• אריזה מינימלית: קופסה קטנה
