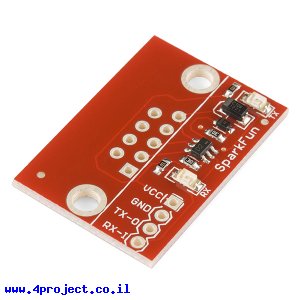

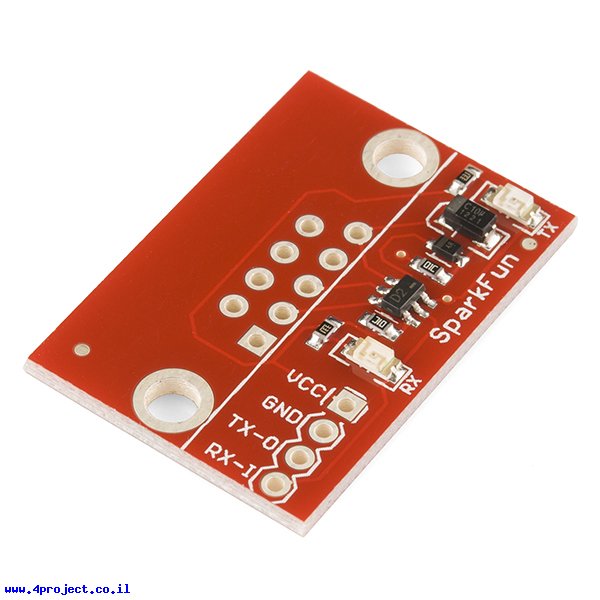

מתאם EIA-232 לרמות TTL - ללא מחבר DB9

זהו מתאם שיעזור לכם לתקשר בין מיקרובקר עם ערוץ תקשורת UART ברמות מתח של TTL לבין מחשב עם מחבר תקשורת טורית.

למען האמת הרכיב לא ממיר למתחים של פרוטוקול RS-232 שהם +/-12V אלא למתחים של EIA-232 שהם +/-3-12V. במחשבים מודרניים (בני פחות מ-10) נעשה שימוש בפרוטוקול EIA-232 לתקשורת טורית, כך שסיכוי מאוד גבוה שמוצר זה יתפקד כמו שצריך.

מוצר זה מבוסס על רכיבי SMD ומגיע ללא מחבר DB-9. מתאים לפרוייקטים בהם המחבר נמצא במרחק מהכרטיס או שהתקשורת מגיעה בדרך אחרת מהמחבר ה-DB-9.

מחלקות עם מוצרים דומים:

• כרטיסונים שונים - Breakout boards
• רכיבי תקשורת RS-232
• כלים למחשב - Computer tools
• כלי עבודה למחשב - Computer tools

מאפיינים:

• יצרן: SparkFun
• דגם: RS232 Shifter SMD (No DB9)
• אורך: 30.5mm
• רוחב: 27.9mm

קישורים:

• שרטוט (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 2 גרם
• אריזה מינימלית: מעטפה מרופדת
