מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מתאמים / מחברים.

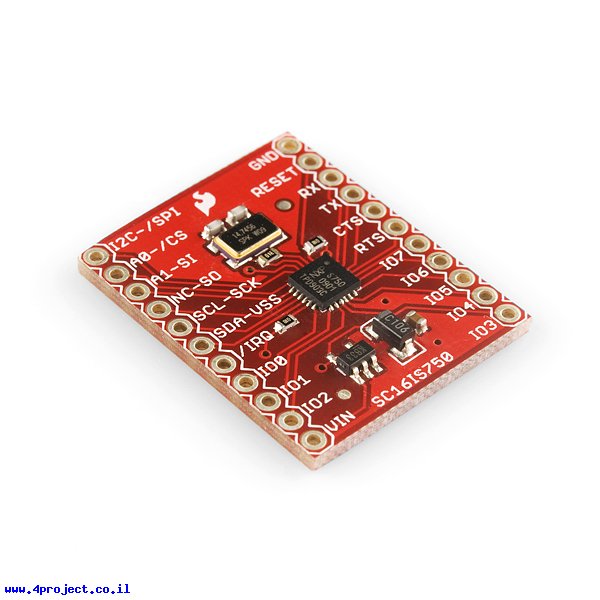

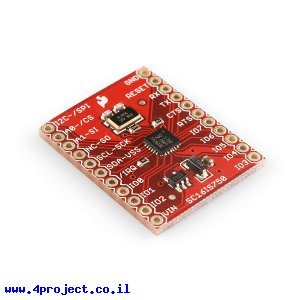

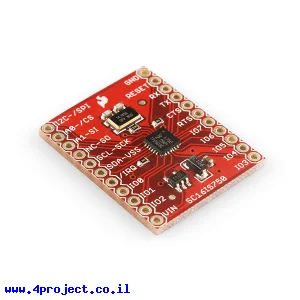

SC16IS750 הוא רכיב להמרת תקשורת I2C/SPI לערוץ דו-כיווני אחד UART בעל ביצועים גבוהים.
רכיב זה שימושי במקרים בהם תרצו לתקשר עם רכיבים המתקשרים בערוץ UART דרך ערוץ I2C או SPI.
תוכלו לחבר מספר מתאמים המבוססים על SC16IS750 לערוץ I2C אחד ע"י קביעת כתובות שונות לכל מתאם וכך לתקשר עם מספר התקני UART שונים.
מתח כניסה המסופק לקו ה-VIN עובר דרך מייצב ל-3.3V וכל הקווים של הרכיב יכול לקבל מתח עד 5.5V, כך שאפשר להשתמש ברכיב זה גם במעגלים הפועלים ב-3.3V וגם ב-5V.
שימו לב:
עקב תקלה בייצור, קו ה-IRQ לא מחובר לרכיבים שעל הכרטיס. מי שמעוניין, יוכל לחבר אותו לפי השרטוט או לפי התמונה המצורפת.
מחלקות עם מוצרים דומים:
מאפיינים:
- תקשורת: I2C ,SPI ,UART
- מתח עבודה: 3.3V ,5V
- אורך: 27.9mm
- רוחב: 22.9mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
