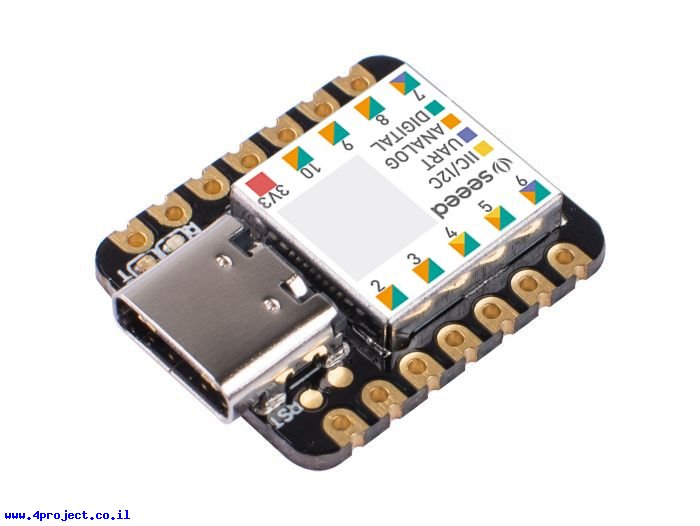

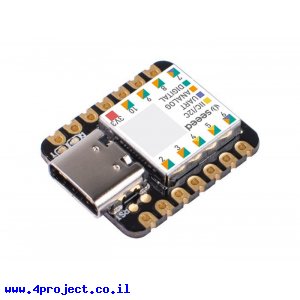

זהו כרטיס ארדואינו הקטן ביותר שנתקלנו בו עד עכשיו, עם חיבור USB-C, מעבד חזק, די הרבה זכרון ו-11 קווי IO זה לא מעט לכרטיס בגודל של קצה האגודל.
הכרטיס מבוסס על מיקרובקר ARM Cortex M0+ מדגם SAMD21 ההופך לפופולרי מאד בכרטיסי Arduino.
המיקרובקר רץ בתדר של 48MHz ומכיל 256K זכרון FLASH ו-32K זכרון RAM. עם אפשרויות תקשורת I2C, UART ו-SPI.
כל זה על כרטיסון בגודל 20x17.5 מ"מ עם מחבר USB-C שקצת בולט בצד אחד.
על הכרטיסון ישנם חורים המרוחקים 2.54 מ"מ, אליהם אפשר להלחים מחברי שורה (לא כלולים).
צד האחורי שי המעגל לא כולל רכיבים, כך שאפשר להלחים אותו ישירות למעגל מודפס של פרוייקט בעזרת הפדים הצדדיים החתוכים בצורה המזכירה מעגלים עם StampHoles.
שימו לב כי מתח העבודה של הכרטיס הוא 3.3V, אין לחבר אליו רכיבים המספקים 5V, אחרת הבקר ינזק.
העזרו במדריך למשתמש המקושר בהמשך העמוד להוספת הגדרות הכרטיס לסביבת ה-Arduino.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: XIAO SAMD21
- יצרן: SeeedStudio
- בקר: ARM Cortex-M0+
- זיכרון RAM: 32 KBytes
- זיכרון FLASH: 256 KBytes
- תדר: 48 MHz
- מתח עבודה: 3.3V
- מתח כניסה: 5V
- מספר קווי DIO: 11
- מספר קווי PWM: 10
- מספר קווי ADC: 11
- תקשורת: I2C ,UART ,SPI
- חיבור: USB-C
- אורך: 20 מ"מ
- רוחב: 17.5 מ"מ
- גובה: 3.5 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
