כרטיס פיתוח תואם Arduino Seeeduino XIAO ESP32C6 (לא מולחם)

מספר קטלוגי: 4P-7297 / SE-113991254
מחיר / מחירים
40.90 ₪
36.81 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 0


מצטערים, כרגע אין לנו את המוצר במלאי, אבל נוכל להזמין מהספק
אנחנו מתכננים להזמין מהספק 10 יחידות נוספות

זמן אספקה

כ-30 ימי עבודה + זמן משלוח בארץ


הזמנה

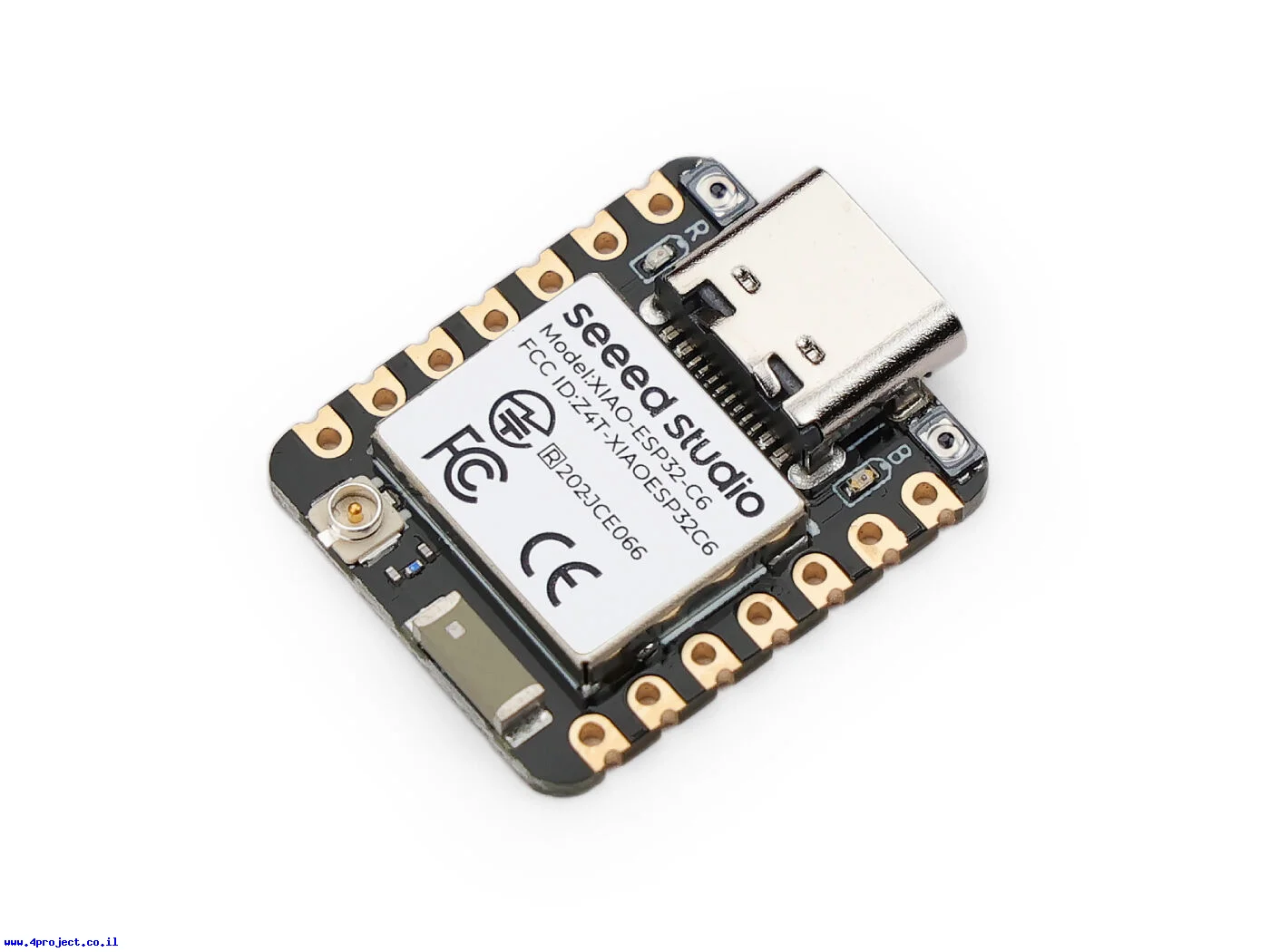

כרטיס פיתוח תואם Arduino Seeeduino XIAO ESP32C6 (לא מולחם)
לחץ להגדלה
!!! מבצע !!!
התמונות להמחשה בלבד
מוצר זה לא נמצא במלאי כרגע, לכן אנו מציעים לכם הנחה של 10.0% כפיצוי על כך שתצטרכו לחכות להגעת המוצר.
הנחה זו תקפה רק למזמינים ומשלמים דרך האתר.

כן, כן... הדבר הקטן הזה (20x17.5x3.5mm) הוא כרטיס תואם ארדואינו של חברת SeeedStudio מדגם XIAO ESP32C6. דגם זה של XIAO מגיע עם מחברי רגליים לא
מולחמים (ולא כלולים).

זהו כרטיס ארדואינו הקטן ביותר שנתקלנו בו עד עכשיו, עם חיבור USB-C, מעבד חזק, די הרבה זכרון ו-11 קווי IO זה לא מעט לכרטיס בגודל של קצה האגודל.

הכרטיס מבוסס על צ'יפ ESP32C6 עם מיקרובקר בעל ארכיטקטורת RISC-V החדשה, שכולל שני מעבדים. הראשון רץ בתדר 160MHz והשני ב-20MHz כדי לתמוך במצבי שינה.

המיקרובקר מכיל 512K זכרון RAM ו-4MB זכרון FLASH. עם אפשרויות תקשורת I2C, UART, SPI, Bluetooth 5.0 וגם WIFI 2.4GHz.

כל זה על כרטיסון בגודל 20x17.5 מ"מ עם מחבר USB-C שקצת בולט בצד אחד.
על הכרטיסון ישנם חורים המרוחקים 2.54 מ"מ, אליהם אפשר להלחים מחברי שורה (לא כלולים).

דגם ה-XIAO ESP32C6 מגיע עם אנטנה קרמית המולחמת על המעגל, אבל משאיר גם אפשרות לחבר אנטנה חיצונית למחבר ה-UF.L העגול בחלקו התחתון של המעגל. אפשר למתג בין השניים ע"י GPIO14.

צד האחורי של המעגל לא כולל רכיבים, כך שאפשר להלחים אותו ישירות למעגל מודפס של פרוייקט בעזרת הפדים הצדדיים החתוכים בצורה המזכירה מעגלים עם StampHoles.

הכרטיס יכול לעבוד מסוללת LiPo תא אחד, אותה תוכלו לחבר לשני פדים חשופים בצידו האחורי של המעגל. על הכרטיס יש מעגל טעינה שיטען את הסוללה כשהוא מקבל מתח חיצוני. הלד על הכרטיס ישמש כחיווי מצב טעינה כשהסוללה מחוברת.

שימו לב כי מתח העבודה של הכרטיס הוא 3.3V, אין לחבר אליו רכיבים המספקים 5V, אחרת הבקר ינזק.

העזרו במדריך למשתמש המקושר בהמשך העמוד להוספת הגדרות הכרטיס לסביבת ה-Arduino.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: XIAO ESP32C6
  • יצרן: SeeedStudio
  • בקר: 2x ESP32 32-bit RISC-V
  • זיכרון RAM: 512KB
  • זיכרון FLASH: 4MB
  • תדר: 160MHz
  • מתח עבודה: 3.3V
  • מתח כניסה: 5V
  • מספר קווי DIO: 11
  • מספר קווי PWM: 11
  • מספר קווי ADC: 7
  • תקשורת: I2C ,UART ,SPI ,Bluetooth ,WiFi
  • חיבור: USB-C
  • אורך: 21mm
  • רוחב: 17.5mm

קישורים:

נתוני משלוח (הסבר):

  • משקל: 10 גרם
  • אריזה מינימלית: מעטפה מרופדת
