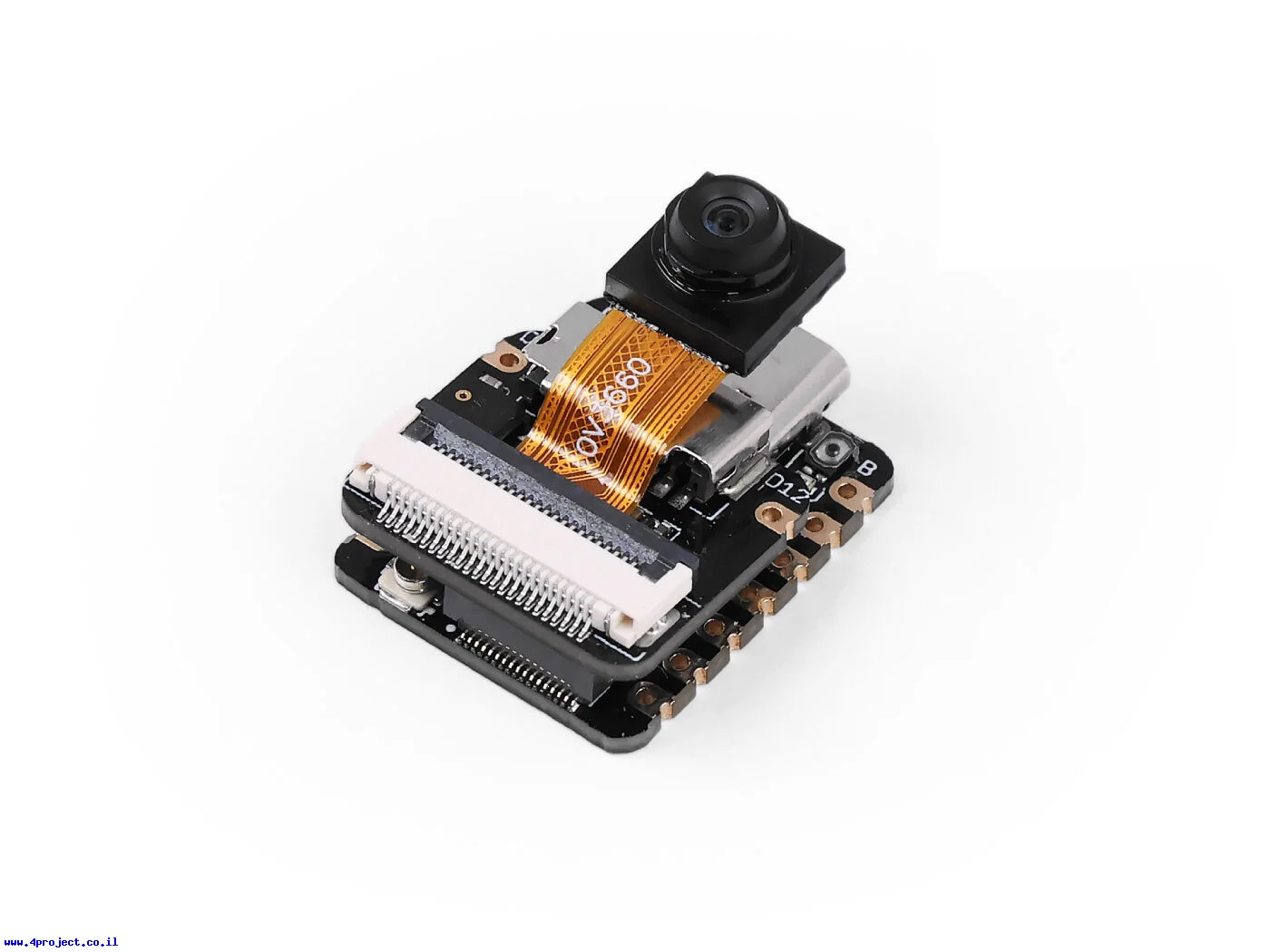

דגם זה של XIAO מגיע עם מחברי רגליים לא מולחמים (ולא כלולים). דגם ה-Sense מגיע עם כרטיס נוסף, המתחבר ל-XIAO, שכולל מצלמה, מיקרופון דיגיטלי, מחבר לחיבור כרטיס זכרון microSD, ושני חורים נוספים המספקים שני קווי GPIO נוספים.
זהו כרטיס ארדואינו הקטן ביותר שנתקלנו בו עד עכשיו, עם חיבור USB-C, מעבד חזק, די הרבה זכרון ו-11 קווי IO (ועוד 2 על כרטיס המצלמה), זה לא מעט לכרטיס בגודל של קצה האגודל.
הכרטיס מבוסס על צ'יפ ESP32S3 עם מיקרובקר בעל שתי ליבות Xtensa® 32-bit LX7, שרץ בתדר 240MHz.
המיקרובקר מכיל 8MB זכרון RAM ו-8MB זכרון FLASH. עם אפשרויות תקשורת I2C, UART, SPI, NFC, Bluetooth 5.0 וגם WIFI 2.4GHz.
כל זה על כרטיסון בגודל 20x17.5 מ"מ עם מחבר USB-C שקצת בולט בצד אחד.
על הכרטיסון ישנם חורים המרוחקים 2.54 מ"מ, אליהם אפשר להלחים מחברי שורה (לא כלולים).
דגם ה-XIAO ESP32S3 מגיע עם אנטנה חיצונית, אותה תצטרכו לחבר בזהירות למחבר ה-UF.L העגול בחלקו התחתון של המעגל.
צד האחורי של המעגל לא כולל רכיבים, כך שאפשר להלחים אותו ישירות למעגל מודפס של פרוייקט בעזרת הפדים הצדדיים החתוכים בצורה המזכירה מעגלים עם StampHoles.
הכרטיס יכול לעבוד מסוללת LiPo תא אחד, אותה תוכלו לחבר לשני פדים חשופים בצידו האחורי של המעגל. על הכרטיס יש מעגל טעינה שיטען את הסוללה כשהוא מקבל מתח חיצוני. הלד על הכרטיס ישמש כחיווי מצב טעינה כשהסוללה מחוברת.
שימו לב כי מתח העבודה של הכרטיס הוא 3.3V, אין לחבר אליו רכיבים המספקים 5V, אחרת הבקר ינזק.
העזרו במדריך למשתמש המקושר בהמשך העמוד להוספת הגדרות הכרטיס לסביבת ה-Arduino.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: XIAO ESP32C3 Sense
- יצרן: SeeedStudio
- בקר: ESP32 Xtensa® 32-bit LX7
- זיכרון RAM: 8MB
- זיכרון FLASH: 8MB
- תדר: 240MHz
- מתח עבודה: 3.3V
- מתח כניסה: 5V
- מספר קווי DIO: 11
- מספר קווי PWM: 11
- מספר קווי ADC: 9
- תקשורת: I2C ,UART ,SPI ,Bluetooth ,WiFi
- חיבור: USB-C
- אורך: 21mm
- רוחב: 17.5mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: קופסה קטנה
