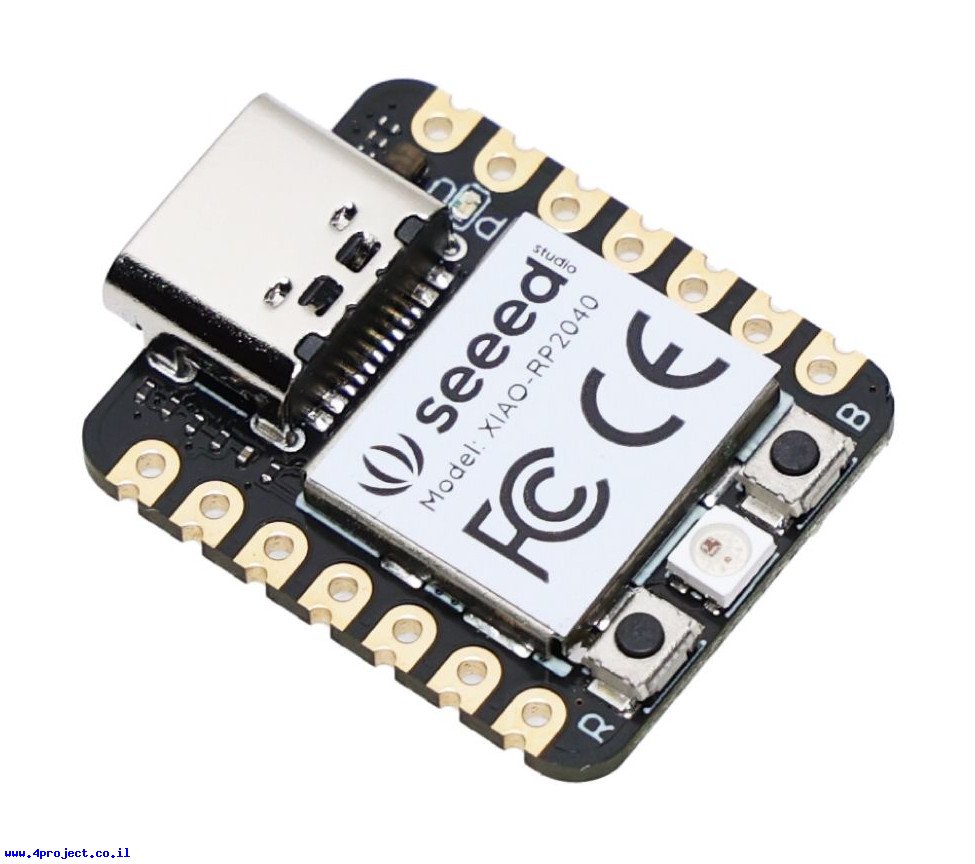

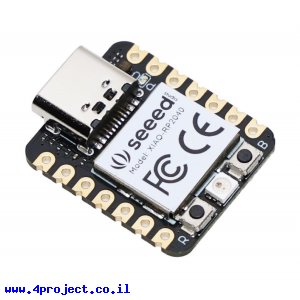

זהו כרטיס ארדואינו הקטן ביותר שנתקלנו בו עד עכשיו, עם חיבור USB-C, מעבד חזק, די הרבה זכרון ו-11 קווי IO זה לא מעט לכרטיס בגודל של קצה האגודל.
הכרטיס מבוסס על צ'יפ RP2040 של צוות Raspberry PI עם מיקרובקר בעל שתי ליבות ARM Cortex M0+ שרצות בתדר 133MHz. בסביבת פיתוח Arduino נעשה שימוש רק בליבה אחת של המעבד, אבל הכרטיס מתאים לפיתוח גם בסביבת RP2040 שתאפשר לנצל את כל היכולות של המעבד.
המיקרובקר מכיל 264K זכרון RAM ו-2MB זכרון FLASH. עם אפשרויות תקשורת I2C, UART, SPI ו-SWD.
כל זה על כרטיסון בגודל 20x17.5 מ"מ עם מחבר USB-C שקצת בולט בצד אחד.
על הכרטיסון ישנם חורים המרוחקים 2.54 מ"מ, אליהם אפשר להלחים מחברי שורה (לא כלולים).
צד האחורי של המעגל לא כולל רכיבים, כך שאפשר להלחים אותו ישירות למעגל מודפס של פרוייקט בעזרת הפדים הצדדיים החתוכים בצורה המזכירה מעגלים עם StampHoles.
שימו לב כי מתח העבודה של הכרטיס הוא 3.3V, אין לחבר אליו רכיבים המספקים 5V, אחרת הבקר ינזק.
העזרו במדריך למשתמש המקושר בהמשך העמוד להוספת הגדרות הכרטיס לסביבת ה-Arduino.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: XIAO RP2040
- יצרן: SeeedStudio
- בקר: RP2040 ARM Dual-core Cortex M0+
- זיכרון RAM: 264 KBytes
- זיכרון FLASH: 2 MBytes
- תדר: 133 MHz
- מתח עבודה: 3.3V
- מתח כניסה: 5V
- מספר קווי DIO: 11
- מספר קווי PWM: 11
- מספר קווי ADC: 4
- תקשורת: I2C ,UART ,SPI
- חיבור: USB-C
- אורך: 21 מ"מ
- רוחב: 17.5mm
- גובה: 3.5mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
