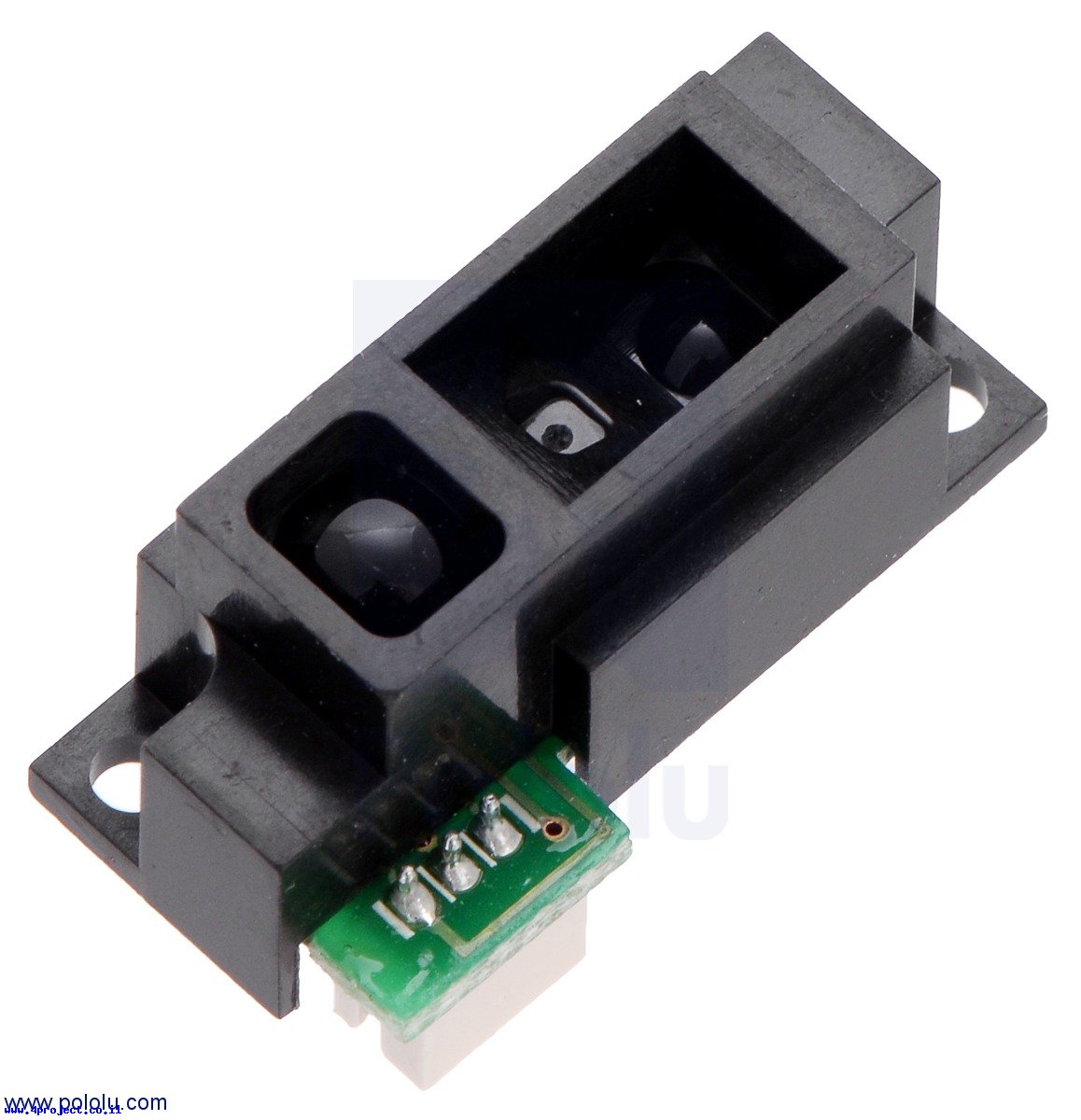

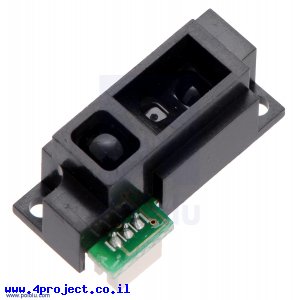

חיישן זה בעל טווח מדידה הקצר ביותר בין החיישנים הדומים מאותה הסדרה ומסוגל למדוד מרחקים בין 2 ס"מ ל-15 ס"מ.
הרכיב מוציא אות אנלוגי מ-2.1V לעצמים במרחק של 2 ס"מ ועד 0.4V למרחק של 15 ס"מ.
בשונה לרכיבים אחרים מאותה הסדרה, לחיישן זה יש מחבר מדגם JST-ZH עם מרווח רגליים של 1.5 מ"מ.
אין לנו כרגע מחבר מתאים. תוכלו להלחים בזהירות חוטים לצידו השני של המחבר. צריך להיזהר שהחיבור לא יתקצרו.
בתמונה בה מוצגים חוטים מולחמים, החוט האדום הוא VCC, שחור הוא GND והלבן הוא האות היוצא מהחיישן.
הרכיב צורך זרם של כ-12mA בפרצים של קצב המדידה (60Hz) והיצרן ממליץ לשים קבל של לפחות 10uF כמה שיותר קרוב לרכיב כדי להחליק את המתח המגיע לרכיב.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Sharp
- דגם: GP2Y0A51SK0F
- מרחק מינימלי: 2 ס"מ
- מרחק מקסימלי: 15 ס"מ
- מתח עבודה: 4.5 - 5.5V
- חיבור: JST-ZH 3 pin
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
