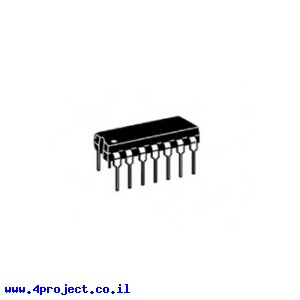

שבב שערי NAND - דגם 74HC03

זהו שבב בעל 4 שערי NAND עם 2 כניסות לכל אחד.
המוצא של שער NAND הוא היפוך הלוגי של שער AND. כלומר שער AND עם כמה כניסות ואחריו שער NOT לתוצאה המתקבלת.

יציאות של השערים הם Open-Drain ודורשים נגד Pull-Up כדי לפעול כמו שצריך.
יציאות כאלה יכולות להיות מחוברות ליציאות Open-Drain אחרות בצורות מסויימות כדי לייצר OR או AND לוגי ביניהן.

מחלקות עם מוצרים דומים:

• שערים לוגיים - Logical gates

מאפיינים:

• דגם: SN74HC03N
• אריזה: DIP 14 pin
• מתח עבודה: 2.0 - 6.0V
• סוג שער: NAND

מוצרים שיכולים לעניין אתכם:

• סוקט לאריזה DIP 14 pin

קישורים:

• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 2 גרם
• אריזה מינימלית: קופסה קטנה
