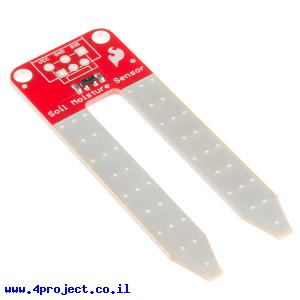

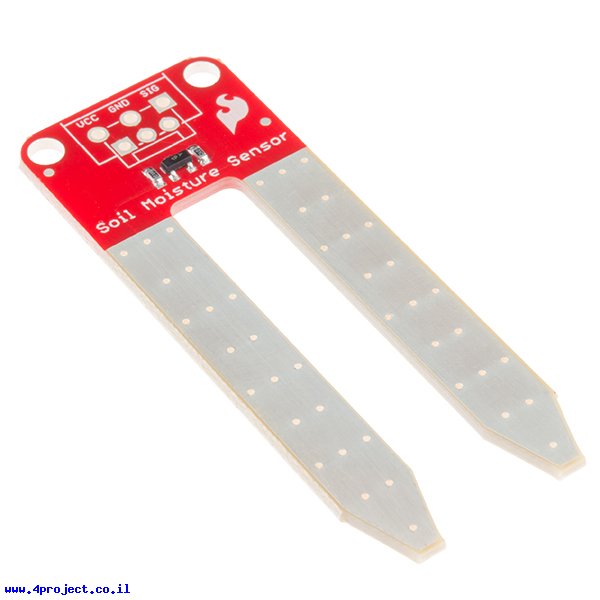

חיישן לחות של אדמה (התנגדותי)

חיישן לחות של אדמה הוא מעגל פשוט יחסית עם שני מוליכים חשופים שמתנהגים כמו נגד משתנה. כמה שיותר מים/לחות תהיה בין המוליכים, כך ההתנגדות ביניהם תהיה קטנה יותר והמוצא של החיישן יתן מתח גבוה יותר.

כדי שהחיישן יעבוד, כל מה שצריך לספק זה מתח בין 3.3 ל-5V לקו ה-VCC ואדמה ל-GND ולדגום את היציאה SIG שתשתנה בהתאם לכמות המים באדמה בה הכנסתם את החיישן.

החורים על החיישן מתאימים לחיבור שורת פינים או מחבר טרמינל במרווח של 3.5 מ"מ.

אורך חיי החיישנים מסוג זה ידועה כבעייתית. הלחות פוגעת במוליכים החשופים. כדי לטפל בעיה זו המעגל נוצר עם ציפוי ENIG שזו שכבה דקה של זהב, מה שאמור להאריך את החיים שלו.

מחלקות עם מוצרים דומים:

• חיישני מזג אויר - Weather sensors
• חיישנים לנוזלים - Liquids sensors

מאפיינים:

• יצרן: SparkFun
• מתח עבודה: 5V ,3.3V
• תקשורת: Analog

קישורים:

• שרטוט (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 4 גרם
• אריזה מינימלית: מעטפה מרופדת
